普通开关型电动执行器

产品概述

TC系列电动执行器用于控制0°~90°旋转的阈门及其他同类产品，如蝶阀、球阀、风门、旋塞阀、百叶阀等，它以AC24V、110V、220V、380V交流电源和DC24V直流电源为驱动电源，4-20mA电流信号或0-10VDC电压信号为控制信号，可使阀门运动到所需位置，实现其自动化控制。可以广泛应用于石油、化工、电力、冶金、制药、造纸、能源、水处理、船舶、纺织、食品加工、楼宇自动化等领域。同时更具有体积小、重量轻、外形精美、结构独特、紧凑、启闭迅速、易于安装、操作扭矩小，操作方便、数显阀位、无须维护及使用安全方便等诸多优点。

性能特点

●小型轻便，容易拆装及维修，亦可在任意位置安装。

● 结构简单、紧凑，90°回转启闭迅速。

●操作扭矩小，省力轻巧。

● 流量特性趋于直线，调节性能好。

●多种控制信号，开关控制。

●比例（调节型）控制∶0-10VDC或4-20mA。

●反馈输出可选4-20mA、辅助开关及反馈电位器（0-1K）。

●控制电路可选∶ A型/B型/C型/D型/E型F型。

● 环境温度-20℃到 +60℃。

●防护等级达到IP65。

选装功能

●潜水长时间工作，防护等级达到IP68;

●执行器带电，具有断电复位功能，包括复位开、复位关、无复位三种，出厂设置可选；

●时间快开或慢开。

执行器外形尺寸与性能参数

表1执行器结构外形尺寸

表2执行器性能参数

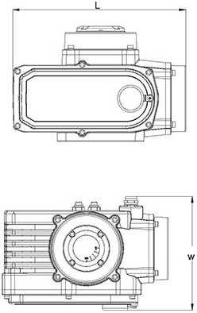

结构图
