一、用途
数字锁定平衡阀 SP45F、SP15F是一种具有数字锁定特殊功能的调节型阀门，采用直流型阀体结构，具有更好的等百分比流量特性，能够合理地分配流量，有效地解决供热（空调）系统中存在的室温冷热不均问题。同时能准确地调节压降和流量，用以改善管网系统中液体流动状态，达到管网液体平衡和节约源的目的。
数字锁定平衡阀 SP45F、SP15F设有开启度指示、开度锁定装置及用于流量测定的测压小阀，只要在各支路及用户入口装上适当规格的平衡阀，并用专用智能仪表进行一次性调试后锁定，将系统的总水量控制在合理的范围内、从而克服了“大流量，小温差”的不合理现象。SP45F、SP15F平衡阀是供热系统中的理想产品。既可安装在供水管上，也可以安装在回水管上，一般我们建议安装在回水管上，尤其对于高温环路，为方便调试，更要装在回水管上，安装了平衡阀的供（回）水管不必再设截止阀。
二、主要性能及使用规范
公称压力(MPa) | 适用温度 | 壳体试验压力(MPa) | 特性曲线 | 适用介质 | 安装使用范围 |
1.0 1.6 | ≤120℃ | 1.5 2.4 | 等百分比 | 水、油等非腐蚀性液体 | 管网系统主干、分支干、室内供水干管、分支立管及多台锅炉 |
三、主要零部件材料
零件名称 | 密封垫 | 阀杆 | 阀瓣 | 阀体、阀盖 |
材料 | 橡胶石棉板 | 不锈钢 | 球墨铸铁 | 灰铸铁、球墨铸铁、铸钢 |

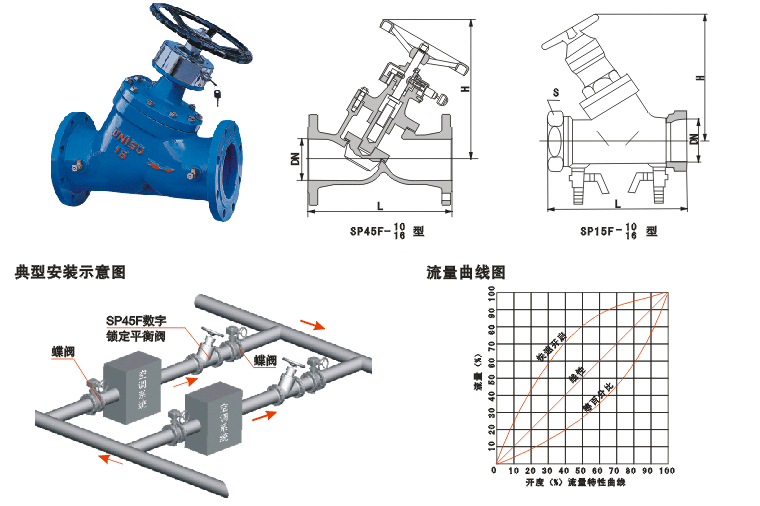

四、主要外形尺寸及连接尺寸
型 号 | 公称通径 (mm) | 尺 寸(mm) |
|
L | H |
|
SP15F-10/16 | 15 | 100 | 128 |
|
20 | 115 | 128 |
|
25 | 125 | 130 |
|
32 | 140 | 150 |
|
40 | 160 | 187 |
|
SP45F-10/16 | 32 | 180 | 230 |
|
40 | 200 | 242 |
|
50 | 230 | 250 |
|
65 | 290 | 260 |
|
80 | 310 | 329 |
|
100 | 350 | 340 |
|
125 | 400 | 424 |
|
150 | 480 | 454 |
|
200 | 550 | 517 |
|
250 | 622 | 573 |
|
300 | 698 | 617 |
|
350 | 787 | 705 |
|
五、典型应用方案二
六、订货须知：
1、①数字锁定平衡阀产品名称与型号②数字锁定平衡阀口径③数字锁定平衡阀是否带附件以便我们的为您正确选型。
2、若已经由设计单位选定森品阀门公司数字锁定平衡阀型号，请按数字锁定平衡阀型号直接向我司销售部订购。
3、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的森品阀门公司专家为您审核把关。
