详细说明

GL41H-16C Y型过滤器

价格
111
收藏
商品说明


一、Y型过滤器（SPGL41H-16C/SPGL41W-16P）概述：

Y型过滤器是输送流体介质的管道系统中不可缺少的一种装置，Y型过滤器通常安装在减压阀、泄压阀、定水位阀或其它设备的进口端，用来清除介质中的杂质，以保护阀门及整个生产设备的正常使用。Y型过滤器具有结构先进，阻力小，排污方便等特点。Y型过滤器适用介质可为水、油、气（一般通水网为18~30目，通气网为10~100目，通油网为100~480目）。

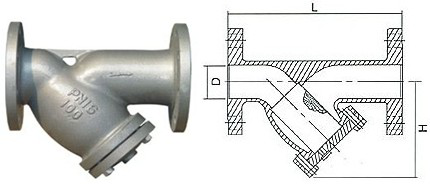

二、Y型过滤器（SPGL41H-16C/SPGL41W-16P）相关尺寸及有效过滤面积：

DN

In

L

H

H1

有效过滤面积m2

15

1/2

125

70

150

0.00185

20

3/4

145

70

150

0.00281

25

1

160

80

160

0.00343

32

1 1/4

180

90

180

0.00486

40

1 1/2

200

100

240

0.00767

50

2

220

130

250

0.01160

65

1 1/2

260

165

350

0.02111

80

3

280

195

390

0.03029

100

4

320

230

450

0.04063

125

5

350

300

520

0.05589

150

6

380

335

580

0.07709

200

8

495

420

690

0.11967

250

10

595

500

800

0.19155

300

12

640

580

950

0.26738

350

14

700

640

1150

0.32535

400

16

800

700

1360

0.40946

450

18

850

790

1480

0.52837

500

20

900

875

1650

0.65385
