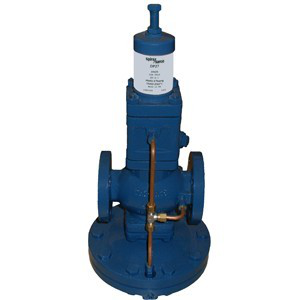

DP27导阀型隔膜式减压阀
产品名称：DP27减压阀 |
产品型号：DP27-16C DN50 |
所属类别：导阀型隔膜式减压阀 |
产品说明：
导阀型隔膜式减压阀
结构特点和用处：
DP27 导阀型隔膜式减压阀为球墨铸铁材质。阀体，主阀阀芯，导阀阀芯阀座，内部弹簧及滤网等均为不锈钢材质。适用于蒸汽和压缩空气系统。压力调节比可达10：1，控制准确。当压力调节范围超过10：1时，应采用两个减压阀串联布置。DP27G为软阀座型号，用于压缩空气系统，或其它工业气体（不适用于氧气）。DP27减压阀可在同一主阀体上组合多个导阀，用于实现两级压力控制，温度压力控制，远程调控等多种功能。常用规格有DN15∽50,PN1.6/2.5MPa,使用工作温度DP27≤232℃,DP27G≤120℃,压力调节范围(锥形弹簧)0.02∽1.7MPa。
性能指标：
灰色区域：示意该产品禁用。
A-D-E：螺纹或法兰连接 EN 1092 PN25,ANSI 300LB.
A-B-C:法兰连接 ANSI 150LB。
F-F-E:DP27G最高工作温度120℃。
G-G：DP27E最高工作温度是190℃@10barg。
注意：该系列产品的压力调节范围是0.2-1.7barg。
主要技术参数：
公称压力 | PN25 |
PMA最高允许压力 | A-D-E 25bar g @ 120℃ |
A-B-C 17.2bar g @ 40℃ |
TMA最高允许温度 | 232℃ @ 21bar g |
TMI最低允许温度 | -10℃ |
PMO最大工作压力 | DP27 DP27G 17barg |
DP27E 10barg |
TMO最大工作温度 | DP27 232℃ @ 21bar g |
DP27E 190℃ @ 10bar g |
DP27G 120℃ @ 25bar g |
TMIO最低工作温度 | 0℃ |
出口压力范围 | 0.2-1.7bar g |
最高冷态测试压力 | 38bar g |
主要零件材料：
零件名称 | 零件材料 |
阀体 阀盖 | 球墨铸铁/WCB |
阀座 | 2Cr13 |
阀瓣 | 2Cr13 |
阀杆 | 2Cr13 |
膜片 | 316 |
调节弹簧 | 60Si2Mn |
主阀弹簧 | 50CrVA |
流量系数(Cv)：
DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 |
Cv | 2.8 | 5.5 | 8.1 | 12.0 | 17.0 | 28.0 | 45.5 | 60.1 | 93.3 | 146 | 186 |
Cv(UK)=Kv × 0.963 Cv(US)=Kv × 1.156
连接尺寸：
DN | L | H1 | H | D |
15 | 147 | 221 | 133 | 185 |
20 | 154 | 224 | 136 | 185 |
25 | 160 | 235 | 145 | 207 |
32 | 180 | 236 | 156 | 207 |
40 | 200 | 238 | 176 | 255 |
50 | 230 | 246 | 183 | 255 |
65 | 250 | 295 | 200 | 320 |
80 | 310 | 323 | 230 | 350 |
100 | 350 | 340 | 263 | 380 |
125 | 400 | 359 | 306 | 455 |
150 | 450 | 375 | 330 | 500 |
