Y43H Y-16C 活塞式蒸汽减压阀

暂无价格
收藏
商品说明

本系列减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、缸套、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节阀节弹簧压力设定出口压力，利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。

本产品主要用于蒸汽管路，起减压稳压作用。




主要技术参数和性能指标



公称压力（Mpa）

1.6

2.5

4.0

6.4

10.0

16.0

壳体试验压力（Mpa）*

2.4

3.75

6.0

9.6

15.0

24

密封试验压力（Mpa）

1.6

2.5

4.0

6.4

10.0

16.0

最高进口压力（Mpa）

1.6

2.5

4.0

6.4

10.0

16.0

出口压力范围（Mpa）

0.1-1.0

0.1-1.6

0.1-2.5

0.5-.05

0.5-3.5

0.5-4.5

压力特性偏差（Mpa）△P2p

GB12246-1989

流量特性偏差（Mpa）△P2p

GB12246-1989

最小压差（Mpa）

0.15

0.15

0.2

0.4

0.8

1.0

渗漏量

GB12246-1989



*:壳体试验不包括膜片、顶盖。

流量系数(Cv)



DN

15

20

25

32

40

50

65

80

100

125

150

200

250

300

350

400

500

CV

1

2.5

4

6.5

9

16

25

36

64

100

140

250

400

570

780

1020

1500



主要零件材料



零件名称

零件材料

阀体、阀盖、底盖

WCB

阀座、阀盘

2Cr13

缸套

2Cr13/25（镀硬铬）

活塞

2Cr13/铜合金

活塞环

合金铸铁

导阀座、导座杆

2Cr13

膜片

1Cr18NI9Ti

主阀弹弹簧

50CrVA

导阀主弹簧

50CrVA

调节弹簧

60Si2Mn

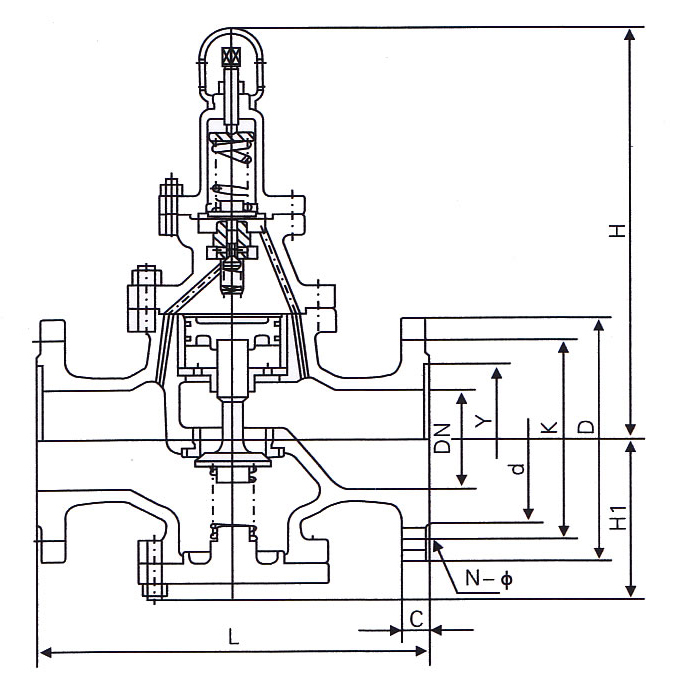

外形尺寸(PN1.6-4.0)                          单位mm



公称通径

DN

外形尺寸

L

H

H1

1.6/2.5,Mpa

4.0Mpa

15

160

180

295

90

20

160

180

330

98

25

180

200

330

110

32

200

220

330

110

40

220

240

345

125

50

250

270

345

125

65

260

280

350

130

80

310

330

385

160

100

350

380

385

170

125

400

450

400

200

150

450

500

415

210

200

500

550

475

240

250

600

525

290

300

800

280

335

350

850

650

375

400

900

660

405

450

900

730

455

500

950

750

465



外形尺寸(PN6.4-16.0)



公称通径

DN

外形尺寸

L

H

H1

6.4Mpa

10.0/6.0Mpa

15

180

180

305

100

20

180

200

340

105

25

200

220

340

120

32

220

230

340

120

40

240

240

355

135

50

270

300

355

135

65

300

340

360

140

80

300

360

395

170

100

380

400

185

125

450

415

215

150

500

430

225

200

550

195

260

250

600

545

310

300

800

600

355

350

850

640

395

400

900

690

435

500

950

780

495
