Y13H Y内螺纹连接先导活塞式蒸汽减压阀

价格
111
收藏
商品说明

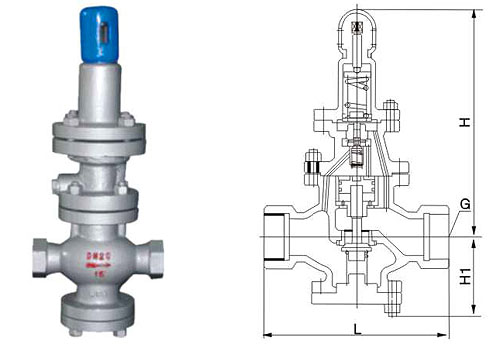

Y13H Y内螺纹连接先导活塞式蒸汽减压阀


结构特点和用处：
　　Y13H减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、缸套、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力，利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。
　　本产品主要用于蒸汽管路，起减压稳压作用。

主要技术参数和性能指标：

公称压力(Mpa)

1.6

2.5

壳体试验压力(Mpa)*

2.4

3.75


密封试验压力(Mpa)

1.6

2.5


最高进口压力(Mpa)

1.6

2.5


出口压力范围(Mpa)

0.1-1.0

0.1-1.6


压力特性偏差(Mpa)△P2P

GB12246-1989


流量特性偏差(Mpa)△P2G

GB12246-1989


最小压差

0.15

0.15


渗漏量

GB12245-1989


*：壳体试验不包括膜片、阀盖。

主要零件材料：

零件名称

零件材料

阀体 阀盖 底盖

WCB


阀座 阀盘

2Cr13


缸套

2Cr13/25(镀硬铬)


活塞

2Cr13/铜合金


活塞环

合金铸铁


导阀座 导阀杆

2Cr13


膜片

1Cr18Ni9Ti


主阀弹簧

50CrVA


导阀主弹簧

50CrVA


主要零件材料：

                    调节弹簧60Si2Mn




零件名称


阀体 阀盖 底盖


阀座 阀盘


缸套


活塞


活塞环


导阀座 导阀杆


膜片


主阀弹簧


导阀主弹簧
