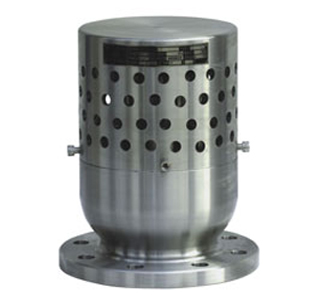

A72W-10P R真空负压安全阀

暂无价格
收藏
商品说明

要说明:A72W-10R真空负压安全阀是一种安全保护用阀，它的启闭件受外力作用下处于常闭状态，当设备或管道内的介质压力升高，超过规定值时自动开启，通过向系统外排放介质来防止管道或设备内介质压力超过规定数值




产品详细:

A72W-10R真空负压安全阀产品简介:

A72W-10R真空负压安全阀适用于温度≤200℃的负压系统，当容器内负压超过允许值时，该阀自动开启，吸入空气；当容器内负压达到允许值时，该阀自动关闭，从而保护设备及系统。安装在正常非负压系统，当容器和系统的放散阀未打开，产生负压时，此阀自动开启。

A72W-10R真空负压安全阀主要技术参数和性能指标:



工作温度

≤200℃

适用介质

YFA72W-10P适用于硝酸类介质

YFA72W-10R适用于醋酸类介质

A72W-10R真空负压安全阀主要零件材料：



NO.

零件名称

YFA72W-P材料

YFA72W-R材料

1

阀体

ZG1Cr18Ni9Ti

ZG1Cr18Ni12Mo2Ti

2

阀座

1Cr18Ni9Ti

ZG1Cr18Ni12Mo2Ti

3

调节圈

1Cr18Ni9Ti

1Cr18Ni12Mo2Ti

4

阀盖

ZG1Cr18Ni9Ti

1Cr18Ni9Ti

5

阀杆

1Cr18Ni9Ti

1Cr18Ni12Mo2Ti

6

弹簧

50CrVA

50CrVA包覆氟塑料

■TFA72W-10R真空负压安全阀主要外形尺寸：

公称通径

尺寸

D

D1

D2

Z-?d

b

f1

H

15

95

65

45

4-14

14

2

110

20

105

75

55

4-14

16

2

130

25

115

85

65

4-14

16

2

150

32

140

100

78

4-18

18

2

180

40

150

110

85

4-18

18

3

200

50

165

125

100

4-18

20

3

221

80

200

160

135

4-18

22

3

245

100

220

180

155

8-18

22

3

253

125

250

210

185

8-18

24

3

280

150

285

240

210

8-23

24

3

329

200

340

295

265

8-23

26

3

377

250

395

350

320

12-23

28

3

440

■TFA72W-10R真空负压安全阀安装说明：

①各种真空负压安全阀都应垂直安装。
②真空负压安全阀出口处应无阻力，避免产生受压现象。
③真空负压安全阀在安装前应专门测试，并检查其官密封性。
④对使用中的真空负压安全阀应作定期检查。

■订货须知:

⑴真空负压安全阀产品型号与名称 ⑵真空负压安全阀公称通径DN ⑶真空负压安全阀额定流量系数KV ⑷真空负压安全阀公称压力和压差 ⑸真空负压安全阀阀体和阀内组件材料 ⑹真空负压安全阀流量特性 ⑺真空负压安全阀适用温度 ⑻真空负压安全阀电源电压和控制信号 ⑼真空负压安全阀是否带附件

因篇幅有限，欲知各产品的详细资料请与本公司直接联系！
