A41H弹簧微启封闭式安全阀

价格: 111

商品说明

一、A41H弹簧微启封闭式安全阀概述：

A41H系列安全阀适用于工作温度≤350℃的石油气、空气、水等介质的设备或管路上；A41Y-P/R型适用于工作温度≤300℃有腐蚀性介质的设备或管路上。安全阀是受压设备(如：容器、管道)上的超压保护装置。当设备压力升高达到预定值时，安全阀自动开启泄压，防止设备压力继续升高。当压力降低到规定值时，安全阀及时自动关闭，防止设备内介质大量流失。

二、弹簧微启封闭式安全阀主要零部件材料：

序号	零件名称	A41H-C/KA41Y-C材料	A41Y-P/KA41Y-P材料	A41Y-R/KA41Y-R材料
1	阀体	WCB	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
2	阀座	ZG2Cr13/1Cr18Ni9Ti	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
3	调节圈	ZG2Cr13/1Cr18Ni9Ti	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
4	阀瓣	2Cr13/1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
5	导向套	ZG2Cr13/1Cr18Ni9Ti	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
6	阀盖	ZG230-450	ZG230-450	ZG230-450
7	弹簧	50CrVA	50CrVA包覆氟塑料	50CrVA包覆氟塑料
8	阀杆	2Cr13	2Cr13	1Cr18Ni12Mo2Ti
9	调整螺杆	45	2Cr13	2Cr13
10	保护罩	ZG200-400	ZG200-400	ZG200-400
11	密封面材料	堆焊D507	堆焊Co基硬质合金

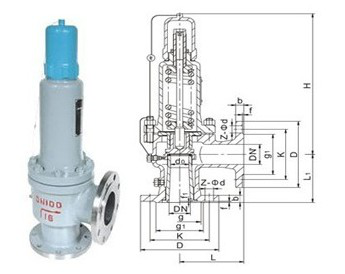

三、弹簧微启封闭式安全阀外型连接尺寸(单位：mm):

型号	DN	do	D	K	g1	b	f	Z-?d	DN	D1	K1	g2	B1	f	Z1-d1	L	L1	H
A41H-16C A41Y-16P A41Y-16R KA41Y-16C KA41Y-16P	20	15	105	75	55	16	2	4-14	20	105	75	55	16	2	4-14	100	85	276
	25	20	115	85	65	16	2	4-14	25	115	85	65	16	2	4-14	100	85	276
	32	25	140	100	78	18	2	4-18	32	140	100	78	18	2	4-18	115	100	285
	40	32	150	110	85	18	3	4-18	40	150	110	85	18	3	4-18	120	110	292
	50	40	165	125	100	20	3	4-18	50	165	125	100	20	3	4-18	135	120	370
	65	50	185	145	120	20	3	4-18	65	185	145	120	20	3	4-18	140	130	375
	80	65	200	160	135	20	3	8-18	80	200	160	135	20	3	8-18	160	135	373
	100	80	220	180	155	22	3	8-18	100	220	180	155	22	3	8-18	170	160	513
	125	100	250	210	185	22	3	8-18	125	250	210	185	22	3	8-18	190	190	560
	150	125	285	240	210	24	3	8-23	150	285	240	210	24	3	8-23	205	195	570
	200	150	340	295	265	26	3	12-23	200	340	295	265	26	3	12-23	240	230	717
	250	200	405	355	320	30	3	12-26	250	405	355	320	30	3	12-26	350	320	940
	300	250	460	410	375	30	4	12-26	300	460	410	375	30	4	12-26	350	320	980

型号	DN	do	D	K	g1	b	f	Z-?d	DN	D1	K1	g2	b1	f	Z1-d1	L	L1	H
A41H-16C A41Y-16P A41Y-16R KA41Y-16C KA41Y-16P	20	15	105	75	55	16	2	4-14	20	105	75	55	16	2	4-14	100	85	276
	25	20	115	85	65	16	2	4-14	25	115	85	65	16	2	4-14	100	85	276
	32	25	140	100	78	18	2	4-18	32	140	100	78	18	2	4-18	115	100	285
	40	32	150	110	85	18	3	4-18	40	150	110	85	18	3	4-18	120	110	292
	50	40	165	125	100	20	3	4-18	50	165	125	100	20	3	4-18	135	120	370
	65	50	185	145	120	20	3	4-18	65	185	145	120	20	3	4-18	140	130	375
	80	65	200	160	135	20	3	8-18	80	200	160	135	20	3	8-18	160	135	373
	100	80	220	180	155	22	3	8-18	100	220	180	155	22	3	8-18	170	160	513
	125	100	250	210	185	22	3	8-18	125	250	210	185	22	3	8-18	190	190	560
	150	125	285	240	210	24	3	8-23	150	285	240	210	24	3	8-23	205	195	570
	200	150	340	295	265	26	3	12-23	200	340	295	265	26	3	12-23	240	230	717
	250	200	405	355	320	30	3	12-26	250	405	355	320	30	3	12-26	350	320	940
	300	250	460	410	375	30	4	12-26	300	460	410	375	30	4	12-26	350	320	980
A41H-25 A41Y-25P A41Y-25R KA41Y-25 KA41Y-25P	20	15	105	75	55	16	2	4-14	20	105	75	55	16	2	4-14	100	85	276
	25	20	115	85	65	16	2	4-14	25	115	85	65	16	2	4-14	100	85	276
	32	25	140	100	78	18	2	4-18	32	140	100	78	18	2	4-18	115	100	285
	40	32	150	110	85	18	3	4-18	40	150	110	85	18	3	4-18	120	110	292
	50	40	165	125	100	20	3	4-18	50	165	125	100	20	3	4-18	135	120	370
	65	50	185	145	120	22	3	8-18	65	185	145	120	20	3	4-18	140	130	375
	80	65	200	160	135	24	3	8-18	80	200	160	135	20	3	8-18	160	135	373
	100	80	230	190	160	24	3	8-23	100	220	180	155	20	3	8-18	170	160	513
	125	100	270	220	188	28	3	8-26	125	250	210	185	22	3	8-18	190	190	560
	150	125	300	250	218	30	3	8-26	150	285	240	210	24	3	8-23	205	195	570
	200	150	360	310	278	34	3	12-26	200	340	295	265	26	3	12-23	240	230	717
	250	200	425	370	332	36	3	12-30	250	405	355	320	30	3	12-26	350	320	940
	300	250	485	430	390	40	4	16-30	300	460	410	375	30	4	12-26	350	320	980
A41H-40 A41Y-40P A41Y-40R KA41Y-40 KA41Y-40P	20	15	105	75	55	16	2	4-14	20	105	75	55	16	2	4-14	100	85	276
	25	20	115	85	65	16	2	4-14	25	115	85	65	16	2	4-14	100	85	276
	32	25	140	100	78	18	2	4-18	32	140	100	78	18	2	4-18	115	100	285
	40	32	150	110	85	18	3	4-18	40	150	110	85	18	3	4-18	120	110	292
	50	40	165	125	100	20	3	4-18	50	165	125	100	20	3	4-18	135	120	370
	65	50	185	145	120	22	3	8-18	65	185	145	120	20	3	4-18	140	130	375
	80	65	200	160	135	22	3	8-18	80	200	160	135	20	3	8-18	160	135	373
	100	80	235	190	160	24	3	8-23	100	220	180	155	22	3	8-18	170	160	513
	125	100	270	220	188	28	3	8-26	125	250	210	185	22	3	8-18	190	190	560
	150	125	300	250	218	30	3	8-26	150	285	240	210	24	3	8-23	205	195	570
	200	150	375	320	282	38	3	12-30	200	340	295	265	26	3	12-23	240	230	717
	250	200	450	385	345	42	3	12-34	250	405	355	320	30	3	12-26	350	320	940
	300	250	515	450	408	46	4	16-34	300	460	410	375	30	4	12-26	350	320	980
A41H-64 A41Y-64 A41Y-64P A41Y-64R	20	15	130	90	68	20	2	4-18	20	105	75	55	16	2	4-14	100	95	268
	25	20	140	100	78	22	2	4-18	25	115	85	65	16	2	4-14	100	95	268
	32	25	155	110	82	24	2	4-23	32	140	100	78	18	2	4-18	115	105	279
	40	32	170	125	95	24	3	4-23	40	150	110	85	18	3	4-18	135	115	330
	50	40	180	135	105	26	3	4-23	50	165	125	100	20	3	4-18	160	125	360
	65	50	205	160	130	28	3	8-23	65	185	145	120	22	3	8-18	175	160	503
	80	65	215	170	140	30	3	8-23	80	200	160	135	22	3	8-18	175	160	498
	100	80	250	200	168	32	3	8-26	100	235	190	160	24	3	8-23	190	180	530
	150	100	345	280	240	38	3	8-34	150	300	250	218	30	3	8-26	280	260	657
A41H-100 A41Y-100 A41Y-100P A41Y-100R	20	15	130	90	68	22	2	4-18	20	105	75	55	16	2	4-14	100	95	268
	25	20	140	100	78	24	2	4-18	25	115	85	65	16	2	4-14	100	95	268
	32	25	155	110	82	24	2	4-23	32	140	100	78	18	2	4-18	115	105	279
	40	32	170	125	95	26	3	4-23	40	150	110	85	18	3	4-18	135	115	330
	50	40	195	145	112	28	3	4-26	50	165	125	100	20	3	4-18	160	125	360
	65	50	220	170	138	32	3	8-26	65	185	145	120	22	3	8-18	175	160	503
	80	65	230	180	148	34	3	8-26	80	200	160	135	22	3	8-18	175	160	498
	100	80	265	210	172	38	3	8-30	100	235	190	160	24	3	8-23	190	180	530
	150	100	355	290	250	46	3	12-34	150	300	250	218	30	3	8-26	280	260	657
