CS41H自由浮球式疏水阀概述：
CS41H自由浮球式疏水阀根据浮力的原理，使阀体内的浮球随水位变化作升降运动，以达到阀门启闭，即排水阻汽的作用。尤其对压力低、排水量低和温度稳定性要求高，不宜带存凝结水的蒸汽设备更为适用。能排连续饱和水，至使设备凝结水滞存量较少、升温快、加热温度稳定。自由浮球式疏水阀有自动排冷空气装置，无汽锁现象，工作平衡无噪音。
能连续排水、性稳定、排水量大、漏水量小。
零部件材料：
阀体材料 | 铸铁、碳钢WCB、不锈钢304 |
阀盖材料 | 铸铁、碳钢WCB、不锈钢304 |
阀座球材料 | 不锈钢304 |
过滤网 | 不锈钢304 |

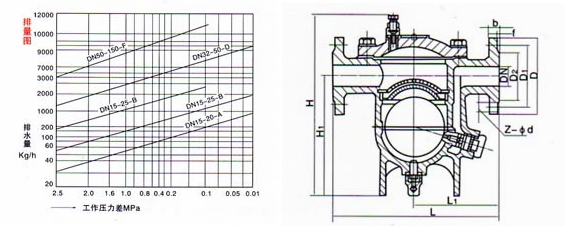

法兰连接外形尺寸： GB、JB
产品型号
Produstion Type | 口径 | 尺寸Dimensions |
DN | L | H | D | D1 | D2 | b | f | Z-φd |
CS41H-16C、25 C、40C CS41H-16 B、25 B、40B | 15 | 195 | 195 | 95 | 65 | 45 | 14 | 2 | 4-φ14 |
20 | 195 | 200 | 105 | 75 | 55 | 14 | 2 | 4-φ14 |
25 | 215 | 225 | 115 | 85 | 65 | 14 | 2 | 4-φ14 |
CS41H-16C、25 C、40C CS41H-16D、25 D、40D | 25 | 270 | 245 | 115 | 85 | 65 | 14 | 2 | 4-φ14 |
32 | 270 | 250 | 135 | 100 | 78 | 16 | 2 | 4-φ18 |
40 | 280 | 290 | 145 | 110 | 85 | 16 | 3 | 4-φ18 |
50 | 290 | 300 | 160 | 125 | 100 | 16 | 3 | 4-φ18 |
CS41H-16C、25C CS41H-16F、25F | 50 | 410 | 380 | 160 | 125 | 100 | 16 | 3 | 4-φ18 |
65 | 410 | 380 | 180 | 145 | 120 | 18 | 3 | 4-φ18 |
80 | 430 | 420 | 195 | 160 | 135 | 20 | 3 | 8-φ18 |
100 | 430 | 440 | 215 | 180 | 155 | 20 | 3 | 8-φ18 |
125 | 480 | 510 | 245 | 210 | 185 | 22 | 3 | 8-φ18 |
150 | 480 | 510 | 280 | 240 | 210 | 24 | 3 | 8-φ23 |
