FT14杠杆浮球式蒸汽疏水阀的详细描述:
一、概述
FT14杠杆浮球式蒸汽疏水阀刚启动时,自动排空气装置叙述排除系统中不凝结气体,当蒸汽和热凝结水进入后,阀腔内温度随着升高,排空气装置自动关闭,浮球根据凝结水位的变化而作升降,带动杠杆调节阀座孔的开度,连续排放凝结水。当凝结水停止进入时,浮球靠自重下降,驱使杠杆带动阀芯关闭排水阀座孔。
二、用途
FT14杠杆浮球式蒸汽疏水阀的最大优点是不受压力、温度、冷凝水流量波动的影响,连续排水,有水即排,最小过冷度为 0℃,能使加热设备达到最佳工作效率.FT14杠杆浮球式蒸汽疏水阀广泛用于工业蒸汽加热设备,各种大型热交换器及干燥机、夹套锅等,特别适合于冷凝水特大排量在的工作场合。
三、工作原理
FT14杠杆浮球式蒸汽疏水阀的阀座总处于液位以下,形成水封,无蒸汽泄漏;它的最低工作压力0.01Mpa,最大背压率≤85%.内部带有排气装置,杠杆浮球式蒸汽疏水阀采用自动排空气阀,能自动排除不凝结气体,非常灵敏,工作质量高,使用寿命长。该疏水阀设计有平衡双阀座 结构,可达到小体积大排水量,特别适用于大型加热设备和换热站设备的阻汽排水,是大型加热设备首选的蒸汽疏水阀。 该阀利用双阀孔,使阀蕊在开阀时压力相对减少,从而获得超大排量。工作时浮球随阀腔内液体位的变化而上下浮动,带动杠杆打开或关闭阀座。由于阀座孔在凝结水水位以下,形成水封,水、汽自然分离,达到无蒸汽泄漏。
三、产品特点
①FT14杠杆浮球式蒸汽疏水阀采用轧装阀机械(新SCCV开关方式),具有优良的密封性和耐久性。②平衡双阀座设计,比一般的疏水阀体积小而排量大,特大排量场和更能发挥优越性。③内装双金属片空气自动排放阀,可防止空气气堵和蒸汽汽锁。④FT14杠杆浮球式蒸汽疏水阀采用独特的U型双金属通气口,可大大缩短设备起动时间。⑤全部部件安装在阀盖上,阀无需从配管上卸下,就可维修保养,简单方便。
四、主要零部件材料表:
零部件名称 | 材料 |
阀体、阀盖 | WCB、WC6 |
浮球 | 不绣钢 |
双阀座 | 不绣钢 |
控制架 | 不绣钢 |
五、技术图片:
六、运行环境
1、适应于任何蒸气管路上疑结水排泄和回收。
2、可用于压力空气排放气的水分(如对压缩机储气罐和管路的积水进行排放)
3、浮球式疏水阀具有连续排放性,冷疑水一形成就立即排放。启动时热静力型排空气阀排除空气防止气锁,热的冷疑水会关闭排空阀,当它到达疏水阀阀腔时,在一定的水位时浮球臂杆装置打开主阀系统一直排放冷疑水,当蒸汽到达时,浮球下降关闭主阀。 浮球式蒸汽疏水阀具有起动时高负荷、密封性好、防水锤和防震动等特点。
七、技术参数表:
产品型号 | 公称通径 | 连接方式 | 使用压力(Mpa) | 温度(℃) | 外形尺寸(mm) |
L | L1 | H1 | H2 | W |
SFT14-16 | 15-20 | 螺纹 | 0.01-1.6 | 250 | 125 | 155 | 55 | 55 | 155 |
SFT14-16 | 15-25 | 螺纹 | 0.01-1.6 | 250 | 190 | 220 | 120 | 80 | 140 |
SFT44-16 (SFT43) (SFT46) | 15-20 25 | 法兰 | 0.01-1.6 | 350 | 195 215 | 255 | 85 | 115 | 110 |
32-50 65-80 | 法兰 | 0.01-1.6 | 350 | 230 270 | 345 420 | 175 218 | 110 125 | 190 220 |
SUNA23H26, | 15-20 25 32-50 | 法兰 | 0.01-4.0 | 350 | 195 215 230 | 145 235 | 60 125 | | 90 145 |

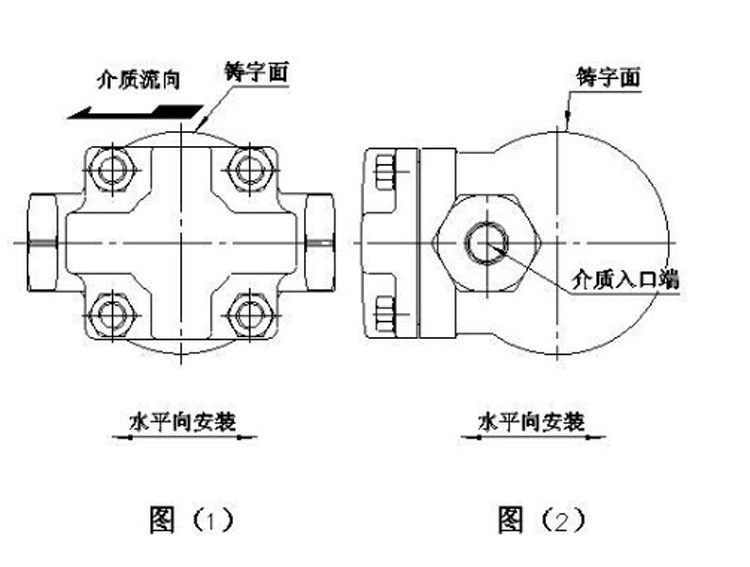

八、安装附图
