STC可调恒温式波纹管疏水阀

价格: 111

商品说明

STC可调恒温式波纹管疏水阀

【可调恒温式波纹管疏水阀】产品概述
STC可调恒温式波纹管疏水阀根据阀腔内温度的变化是成波纹管内感温液体的汽化或冷凝，波纹管的内压产生变化而驱使波纹管带动阀芯作移位启闭阀座孔，达到阻汽排水。该阀能充分利用热能，特别适用于蒸汽伴热管线，是低温排水的环保型现热疏水阀。

【可调恒温式波纹管疏水阀】产品特点

    1、不锈钢玻纹管坚固耐用，使用寿命长。
    2、可调整凝结水的排放温度，利用显热，节能效果显著。
    3、阀前始终有凝结水，形成可靠的水封，无蒸汽泄漏。
    4、不受震动、蒸汽压力波动和水锤的影响。
    5、可任意角度安装，不受安装方位限制，并且排空气性能优良。
    6、结构简单，并带有过滤装置，方便安装和维护。

【可调恒温式波纹管疏水阀】工作原理

STC可调恒温式波纹管疏水阀的内部结构是一个不锈钢波纹管为主要动作元件，内充一种汽化温度低于水饱和温度的液体。当装置启动时，管道出现冷却凝结水，波纹管内液体处于冷凝状态，阀心在弹簧的弹力下处于开启位置。当冷凝水温度渐渐升高，波纹管内充液开始蒸发膨胀，内压增高，变形伸长，带动阀心向关闭方向移动，在冷凝水达到饱和温度之前，疏水阀完全关闭。阀前始终存有高温凝结水，无蒸汽泄漏，节能效果好。

【可调恒温式波纹管疏水阀】性能参数

工作压力范围	0.05~1.6MPa	最高允许温度	325℃
阀体、阀盖	WCB/304	热敏感元件	不锈钢波纹管
阀座	2Cr13/304	过滤网	不锈钢

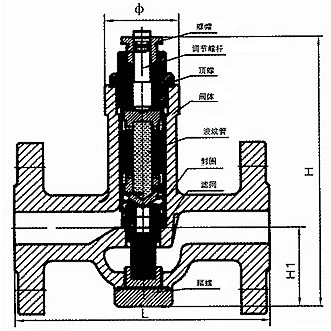

【可调恒温式波纹管疏水阀】规格尺寸


型号	公称通径	L(mm)	H(mm)	H1(mm)	φ(mm)
STC	15	150	117	43	43.5
	20	150	165	48	43.5
	25	160	170	53	43.5
	32	230	136	72	47.5
	40	230	136	72	47.5
	50	230	235	82	50
	65	230	235	82	61.5
	80	310	200	113	75
	100	310	200	113	155.5
