水调节阀用途及使用范围：
T47H-16C或Q浮球式疏水调节阀(引进前苏联原型号T47H-16C浮球式调节阀)适用于电站、化工、制药、造纸等行业具有加热器的工业部门，用于除氧汽水箱水位的调节，有效控制加热器中的水量多少
水调节阀结构特点及工作原理：
1、此阀外形尺寸较大，适用于较大背压力且不会泄漏蒸汽，排出的凝结水是接近蒸汽压力的饱和水，故有利于提高本阀门的设备热效率和二次蒸汽利用的节能特点。
2、该阀随着凝结水液面上升，当浮球升到距罩盖底平面403mm时，阀门全开使冷凝结水大量排入水箱。当浮球下降113毫米后，阀门全关，冷凝水不能流出，使浮球稳定的限制在113-403毫米的空间范围内变化，从而使阀门达到只能排放空气和水及高温冷凝水，而阻止蒸汽泄漏的优越性。
3、本阀是利用凝结水液位的变化而使浮球上升和下降，也可以手柄操作，从而驱动下部的启闭装置，开启和关闭，实现排水阻气的功能。

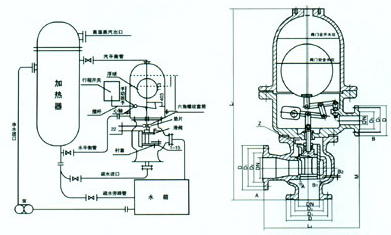

水调节阀主要外形尺寸与连接尺寸
Main external and connecting dimensions：
产品型号
Produstion Type | 公称通径DN(mm)
Nominal Diameter | 主要外形尺寸Main
External Dimensions | 连接尺寸Connecting Dimensions |
长
Long | 宽
Wide | 高
High | L1 | L2 | M | A-D | D1 | D2 | b | z-φd | DN | B-D | D1 | D2 | b | z-φd |
T41H-16C | 40 | 460 | 540 | 964 | 160 | 240 | 385 | 145 | 110 | 85 | 18 | 4×18 | 40 | 145 | 110 | 85 | 18 | 4×18 |
50 | 160 | 125 | 100 | 20 | 4×18 |
80 | 195 | 160 | 135 | 22 | 4×18 |
100 | 215 | 180 | 155 | 25 | 8×18 |
150 | 470 | 560 | 980 | 280 | 240 | 210 | 30 | 8×23 |
