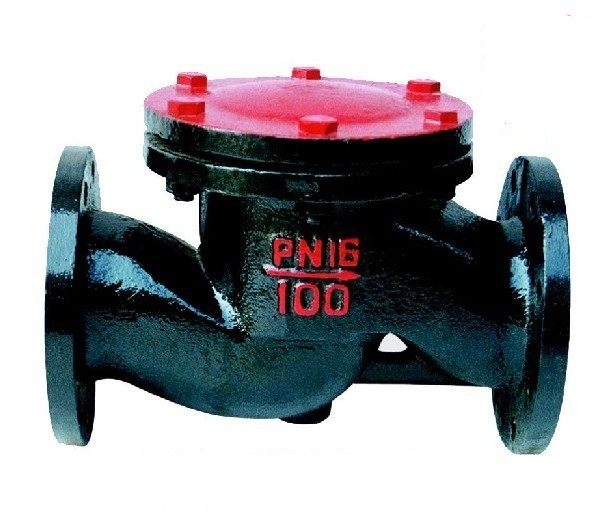

H41T-16铸铁升降式止回阀

价格
111
收藏
商品说明

一、性能规范

型号

公称
压力

试验压力

工作
温度

通用
介质

强度（水）

密封（水）

H41T-16

1.6

2.4

1.8

≤200

蒸汽、水



二、主要零件材料

零件名称

材料

阀体

灰铸铁

阀盖

灰铸铁

阀瓣

铸铁铁加黄铜

三、外形尺寸和连接尺寸

型号

公称通径DN（mm）

尺寸（mm）

重量（kg）

L

D

D1

D2

b-f

Z-Φd

H

S

H41t-16

25

160

115

85

65

16-2

4-14

65

32

3

32

180

135

100

78

18-2

4-18

84

36

4.5

40

200

145

110

85

18-3

4-18

96

42

7

50

230

160

125

100

20-3

4-18

115

42

9.5

65

290

180

145

120

20-3

4-18

145

50

13.5

H41t-16

80

310

195

160

135

22-2

8-18

156

24.5

100

350

215

180

155

24-3

8-18

170

32.5

125

400

245

210

185

26-3

8-18

201

50

150

480

280

240

210

28-3

8-23

238

70

200

600

335

295

265

30-3

12-23

245
