WJ61H德标焊接式波纹管截止阀
【产品名称：对焊式波纹管截止阀、德标对焊式波纹管截止阀】
【产品型号：WJ6H】
【产品压力：1.6-4.0MPa】
【产品材质：铸钢、不锈钢】
一、对焊式波纹管截止阀产品概述：
对焊式波纹管截止阀适用于石油、化工、制药、 化肥、电力行业等各种工况的管路上，切断或接通管路介质。
二、对焊式波纹管截止阀其主要结构特点 ：
1、产品结构合理、密封可靠、性能优良、造型美观；
2、密封面堆焊Co基硬质合金、耐磨、耐腐、抗摩擦性能好、使用寿命长；
3、杆调质及表面氮化处理，有良好的抗腐和抗摩擦性能；
4、双重密封，性能更可靠；
5、阀杆升降位置指示，更直观；
6、零件材质，法兰和对焊编号尺寸可根据实际工况或用户要求合理选配，满足各种工程需要。
三、对焊式波纹管截止阀主要性能规范：
公称压力 | 1.6Mpa | 2.5Mpa | 4.0Mpa |
密封试验 | 1.8MPa | 2.8MPa | 4.4MPa |
壳体强度 | 2.4MPa | 3.6MPa | 6.0MPa |
适用温度 | 300℃ |

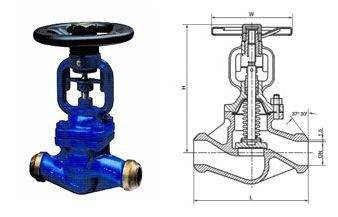

四、对焊式波纹管截止阀外形尺寸和连接尺寸：
公称通径
DN(mm) | 尺寸(mm) |
L | H | D | D0 | D1 | L1 | a | 手轮 | |
10 | 130 | 220 | 36 | 10 | 18.4 | 10 | 37.30° | 120 | |
15 | 130 | 245 | 36 | 15 | 22.5 | 10 | 37.30° | 140 | |
20 | 150 | 245 | 44 | 20 | 28.5 | 11 | 37.30° | 160 | |
25 | 160 | 265 | 48 | 25 | 34.5 | 12 | 37.30° | 180 | |
32 | 180 | 270 | 48 | 33 | - | - | 37.30° | 200 | |
40 | 200 | 285 | 55 | 39 | - | - | 37.30° | 240 | |
50 | 230 | 320 | 64 | 48 | - | - | 37.30° | 300 | |
65 | 290 | 365 | 82 | 65 | - | - | 37.30° | 320 | |
80 | 310 | 410 | 95 | 76 | - | - | 37.30° | 360 | |
100 | 350 | 430 | 117 | 98 | - | - | 37.30° | 380 | |
125 | 400 | 470 | 143 | 123 | - | - | 37.30° | 400 | |
150 | 480 | 500 | 167 | 148 | - | - | 37.30° | 450 | |
200 | 600 | 533 | 217 | 198 | - | - | 37.30° | 500 | |
