名称：方形螺旋闸门 手动插板阀气动插板门螺旋闸门卸灰阀放料阀电液动插板门方形闸阀
型号：LMD、LMS（PZ73H）
LMD、LMS方形螺旋闸门可完全根据客户提供图纸尺寸加工，有单向（单边开）操作和双向（两头开）操作，安装在水处理、雨水污水管道、渠道等。安装不受角度限制，操作方便，能随时调整开度。
介绍：
LMD、LMS方形螺旋闸门制作材料有碳钢和不锈钢等，闸门密封可有镶铜密封和橡胶密封等，双层闸板牢固，密封不泄漏是我们生产的最大优点。
工作原理：
LMD、LMS方形螺旋闸门主要由框架、闸板、丝杆、螺母等零件构成，用手转动手轮使丝杆带着丝杆螺母和闸板沿水平方向往复运动，达到闸门的启闭目的。
特点：
1、采用可更换式密封结构，维修跟换更方便。
2、结构简单、操作灵活、重量轻、无卡阻、切断快。
3、安装不受角度限制， 操作方便， 能随时调节开度。
4、驱动方式多样化：手动、齿轮、链轮、气动和电动等。
5、可制作双层闸板，更牢固且镶铜密封，保证密封不泄漏是我们产品的最大优点。

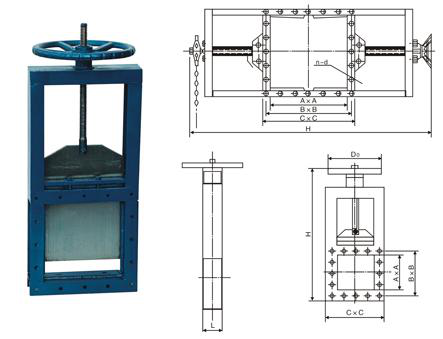

主要外形尺寸：
类别 | A×A | B×B | C×C | H | L | n-d | 重量 |
单向 | 200×200 | 256×256 | 296×296 | 820 | 100 | 8-Φ12 | 62 |
250×250 | 306×306 | 346×346 | 930 | 100 | 8-Φ14 | 70.5 |
300×300 | 356×356 | 396×396 | 1050 | 100 | 8-Φ14 | 81 |
400×400 | 456×456 | 496×496 | 140 | 100 | 12-Φ14 | 114 |
450×450 | 510×510 | 556×556 | 1450 | 120 | 12-Φ18 | 130 |
500×500 | 560×560 | 606×606 | 1610 | 120 | 16-Φ18 | 147 |
双向 | 600×600 | 660×660 | 706×706 | 1830 | 120 | 16-Φ18 | 169 |
700×700 | 770×770 | 820×820 | 2130 | 140 | 20-Φ18 | 236 |
800×800 | 870×870 | 920×920 | 2440 | 140 | 20-Φ18 | 303 |
900×900 | 974×974 | 1030×1030 | 2660 | 160 | 27-Φ23 | 424 |
1000×1000 | 10741074 | 1130×1130 | 2870 | 160 | 24-Φ23 | 636 |
说明 | LMD-单向 LMS-双向 | I-手轮 | 距地面小于1.7米用手轮，大于1.7米用链轮
链条节数M=0.105X-113（X是丝杆中心离地面度度） |
