WZ941Y H W-16双重密封低扭矩零外漏闸阀

拓诚双重密封低扭矩零外漏闸阀WZ941Y H W-16 25 40C

拓诚低扭矩零外漏闸阀SPWZ941Y H W-16 25 40C结构特点：

1、产品结构合理、密封可靠，双重坚固耐用的波纹管密封设计(波纹管+填料)，保证阀杆的零泄漏。没有流体损失，提高工厂设备安全。并符合国际密封标准。

2、密封面堆焊Co基硬质合金、耐磨、耐腐、抗摩擦性能好、使用寿命长。

3、阀杆调质及表面氮化处理，有良好的抗腐和抗摩擦性能；阀杆升降位置指示，更直观。

4、拓诚低扭矩零外漏闸阀为双重密封，波纹管（不锈钢）+填料，安全性能更好，所以经常用于有毒介质，易燃易爆介质，高温蒸汽，热油等系统中。

5、开关力矩小，开关比较轻松，没有流阻损失，使用寿命长，外形美观等。

6、拓诚低扭矩零外漏闸阀的波纹管和阀盖和阀杆是焊接成一体的，没有缝，所以不泄露，阀杆的动作是靠压缩波纹管而形变引起的，不是靠相对运动。普通 闸阀用填料密封，阀杆和填料间会滑动，在低温下容易泄露（阀芯），波纹管闸阀，就没有这个问题。

7拓诚低扭矩零外漏闸阀用可以拉伸和压缩的不锈钢密闭波纹管来代替填料密封，一般用于渗透性较强的介质输送，比如氢气系统上的阀门，只要波纹管不 损坏一般没有外漏；而一般闸阀用填料来进行密封，容易出现泄漏。

拓诚低扭矩零外漏闸阀SPWZ941Y H W-16 25 40C原理：

拓诚低扭矩零外漏闸阀SPWZ941Y在管道上主要起切断介质作用，可用于不同介质全开或全闭使用，但不可做为节流用。SPWZ941Y低扭矩零外漏闸阀的优点为流体阻力小，启、闭所需要的力矩也较小；介质的流向不受限制，可以使用在介质向两个方向流动的环网管路上。结构长度比较小，利于管道安装。特别是本阀门设计为石墨和波纹管双重密封，使得密封性能更加优越于普通闸阀，大大增加了阀门的使用寿命。森品低扭矩零外漏闸阀适用于导热油、有毒、易燃、渗透性强、污染环境、带放射性的流体介质管路上作切断阀，是创造无泄漏工厂的优质产品。

拓诚低扭矩零外漏闸阀SPWZ941Y H W-16 25 40C型号：

铸钢材质：SPWZ41Y-16C，SPWZ41Y-25C，SPWZ41Y-40C，SPWZ41Y-64C

          SPWZ41H-16C，SPWZ41H-25C，SPWZ41H-40C，SPWZ41H-64C

不锈钢材质：SPWZ41Y W-16P，SPWZ41Y W-25P，SPWZ41Y W-40P，SPWZ41Y W-64P

拓诚低扭矩零外漏闸阀SPWZ941Y H W-16 25 40C优点：

1、拓诚低扭矩零外漏闸阀，其关键部件金属波纹管，下端与阀杆组件采用自动滚焊焊接，上端与连接板自动滚焊焊接，在流体介质和大气之间形成一个金属屏障，确保阀杆零泄漏。

2、双重的密封设计（波纹管+填料）若波纹管失效，阀杆填料也会避免泄露，并符合国际密封标准。

3、阀盖上自带有加脂接头，可直接对阀杆，螺母和轴套进行润滑，不像传统的只对螺纹加润滑油。

4、人体工程学设计手轮，使用寿命更长，操作轻松便捷，更安全可靠。

国标波纹管闸阀适用于公称压力PN1.6～16MPa,工作温度-29～350℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。 国标波纹管闸阀的主要特点： 产品结构合理、密封可靠、性能优良、造型美观； 密封面堆焊Co基硬质合金、耐磨、耐腐、抗摩擦性能好、使用寿命长； 阀杆调质及表面氮化处理，有良好的抗腐和抗摩擦性能； 双重密封，性能更可靠；阀杆升降位置指示，更直观；零件材质及法兰、对焊端尺寸可根据实际工况或用户要求合理选配，满足各种工程需要。

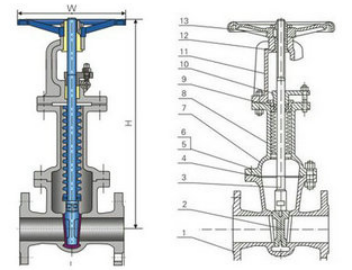

国标波纹管闸阀主要零部件材质

国标波纹管闸阀 技术规范

国标波纹管闸阀 连接尺寸及重量PN16

国标波纹管闸阀连接尺寸及重量PN25

国标波纹管闸阀连接尺寸及重量PN40
