商品说明
磅级电站闸阀执行标准： 产品规范 | 设计规范 | 结构长度 | 对焊连接 | 试验与检验 | 压力-温度 | 产品标识 | 供货规范 | JB/T3595/E101 | E101 | 78DG | E101 | JB/T3595 | JB/T12220 | JB/T7928 |
磅级电站闸阀性能规范 壳体材料 | 工作温度 | 适用介质 | ASTMA216 WCB | ≤425 | 水、蒸汽 | ASTMA217 WC1 | ≤450 | 水、蒸汽 | ASTMA217 WC6 | ≤550 | 水、蒸汽 | ASTMA216 WC9 | ≤590 | 水、蒸汽 |
磅级电站闸阀主要零件材料： 零件名称 | 材料牌号 |
|
|
| 阀体 | WCB | WC1 | WC6 | WC9 | 闸板 | WCB | WC1 | WC6 | WC9 | 阀盖 | 25
WCB | 15CrIMoIVA
WC1 | 12CrIMoIVA
WC6 | 12CrIMoIVA
WC9 | 阀座 | 25 | 15CrIMoIVA | 12CrIMoIVA | 12CrIMoIVA | 阀杆 | 1Cr17Ni2 | 1Cr17Ni2 | SUGG600
12CrIMoIVA | SUGG600
12CrIMoIVA | 填料 | 增强柔性石墨 | 支架 | WCB | WCB
WC1 | WCB
WC6 | WCB
WC9 | 密封环 | S软钢（增强柔性石墨） | S软钢 | F软钢 | 阀杆螺母 | 45(ZCuZn25A16Fe3Mn3) |

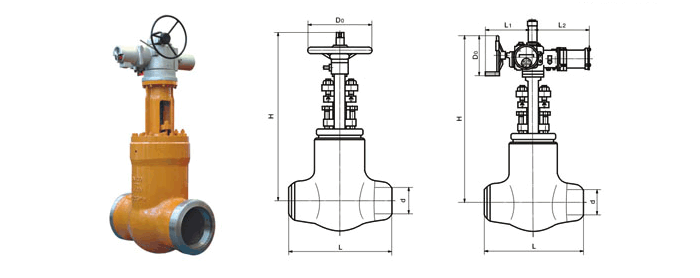

磅级电站闸阀主要外形和链接尺寸： 公称通经DN | 主要外形尺寸和连接尺寸(mm) | 电动装置 | WT(kg) | D | L | H | D0 | L1 | L2 | Z960Y-1500LB | 2 1/2 | 56 | 254 | 520 | 200 | 140 | 243 | SMC-04 | 93 | 3 | 64 | 305 | 523 | 508 | 140 | 243 | SMC-04 | 110 | 4 | 84 | 406 | 599
599 | 508
305 | 198
400 | 281
555 | SMC-03
SMC-00 | 168
208 | 5 | 100 | 483 | 678
678 | 508
305 | 198
400 | 565
654 | SMC-03
SMC-00 | 189
232 | 6 | 126 | 559 | 793
793 | 305
305 | 410
420 | 565
654 | SMC-0
SMC-1 | 358
444 | 8 | 158 | 711 | 813
813 | 305
305 | 410
420 | 668
654 | SMC-0
SMC-1 | 517
561 | 10 | 200 | 864 | 998
988 | 457
305 | 440
420 | 654
688 | SMC-2
SMC-1 | 852
823 | 12 | 250 | 991 | 1141
1156 | 305
457 | 420
440 |
| SMC-1
SMC-2 | 1122
1150 | 14 | 280 | 1067 | 1249 | 610 | 690 |
| SMC-3 | 1760 | 16 | 3189 | 1194 | 1351 | 610 | 690 |
| SMC-3 | 2429 | 18 | 360 | 1346 | 1535
1540 | 610
610 | 690
715 |
| SMC-3
SMC-4 | 2454
2524 | 20 | 406 | 1473 | 1726
1736 | 610
610 | 690
715 |
| SMC-3
SMC-4 | 3334
3380 | 22 | 450 | 1600 | 1921
1926 | 610
610 | 690
715 |
| SMC-3
SMC-4 | 4409
4648 | Z960Y-2000LB | 2 1/2 | 50 | 33 | 540 | 200 | 140 | 243 | SMC-04 | 202 | 3 | 60 | 368 | 558 | 508 | 198 | 332 | SMC-03 | 149 | 4 | 80 | 457 | 654 | 305 | 400 | 555 | SMC-00 | 245 | 5 | 96 | 533 | 780
780 | 305
305 | 400
410 | 555
565 | SMC-00
SMC-0 | 280
323 | 6 | 118 | 610 | 830 | 305 | 410 | 565 | SMC-0 | 419 | 8 | 148 | 762 | 960
960 | 305
305 | 410
420 | 565
654 | SMC-0
SMC-1 | 626
715 | 10 | 180 | 914 | 1020
1024 | 305
457 | 420
440 | 654
688 | SMC-1
SMC-2 | 1020
1050 | 12 | 222 | 1041 | 1150
1166 | 457
610 | 440
690 | 688 | SMC-2
SMC-3 | 1320
1358 | 14 | 254 | 1118 | 1230
1240 | 457
610 | 440
690 | 688 | SMC-2
SMC-3 | 1810
1840 | 16 | 294 | 1245 | 1330
1350 | 610
610 | 690
715 |
| SMC-3
SMC-3 | 2270
2300 | Z960Y-2500LB | 2 1/2 | 46 | 330 | 533
533 | 508
200 | 198
140 | 332
243 | SMC-03
SMC-04 | 143
116 | 3 | 54 | 368 | 549
549 | 508
200 | 198
140 | 332
243 | SMC-03
SMC-04 | 160
134 | 4 | 70 | 457 | 653
644 | 508
305 | 198
140 | 332
565 | SMC-03
SMC-0 | 251
194 | 5 | 86 | 533 | 760
774 | 305
305 | 400
400 | 555
565 | SMC-00
SMC-0 | 324
341 | 6 | 104 | 610 | 850
861 | 305
305 | 400
410 | 555
565 | SMC-00
SMC-0 | 479
564 | 8 | 130 | 762 | 847
860 | 305
305 | 410
420 | 555
565 | SMC-0
SMC-1 | 725
750 | 10 | 162 | 814 | 1031
1050 | 305
610 | 420
690 | 654 | SMC-1
SMC-3 | 1152
1220 | 12 | 210 | 1041 | 1125
1149 | 457
610 | 440
690 | 688 | SMC-2
SMC-3 | 1520
1558 | 14 | 234 | 1118 | 1221 | 610 | 690 |
| SMC-3 | 1869 | 16 | 264 | 1245 | 1390
1395 | 610
610 | 690
715 |
| SMC-3
SMC-4 | 2826
3084 | Z960Y-3000LB | 3 | 44 | 440 | 620
620 | 508
305 | 198
400 | 332
555 | SMC-03
SMC-00 | 269
305 | 4 | 56 | 540 | 721
730 | 305
305 | 400
410 | 555
565 | SMC-00
SMC-00 | 398
437 | 5 | 74 | 616 | 796
796 | 305
305 | 410
420 | 565
654 | SMC-0
SMC-1 | 507
592 | 6 | 88 | 692 | 857
857 | 305
305 | 410
420 | 565
654 | SMC-0
SMC-1 | 605
691 | 8 | 116 | 846 | 1041
1051 | 305
457 | 420
440 | 654
688 | SMC-1
SMC-2 | 1088
1179 | 10 | 142 | 1000 | 1197
1051 | 457
610 | 440
690 | 688 | SMC-2
SMC-2 | 1700
2031 | 12 | 174 | 1124 | 1338 | 610 | 690 |
| SMC-3 | 2708 | 14 | 196 | 1229 | 1455
1440 | 610
610 | 715
690 |
| SMC-4
SMC-3 | 3180
3131 | 18 | 252 | 1499 | 1915 | 610 | 715 |
| SMC-4 | 4560 |
|
|
