商品说明

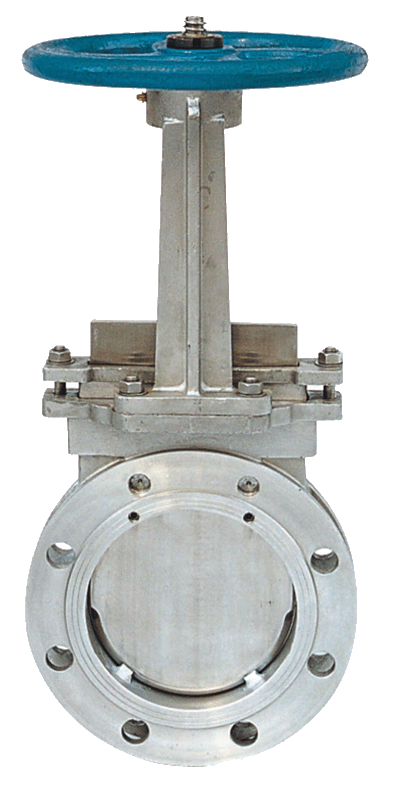

PZ73H/F-10PP/16手动刀形闸阀
手动刀形闸阀主要性能规范 公称压力（MPa) | 壳体试验（MPa) | 密封试验（MPa) | 工作温度 | 适用介质 | 1.0
1.6 | 1.5
2.4 | 1.1
1.8 | ≤100℃
≤100℃ | 纸浆、污水、煤浆、灰、渣水混和物 |
手动刀形闸阀主要零部件材质 体、盖 | 闸阀 | 阀杆 | 密封面 | 不锈钢、碳钢、灰铸铁 | 碳钢、不锈钢 | 不锈钢 | 橡胶、四氟、不锈钢、硬质合金 |
手动刀形闸阀主要外形及连接尺寸(mm) MPa | DN | L | D | D1 | D2 | H | N-M | D0 | W(Kg) | 1.0 | 50 | 43 | 160 | 125 | 100 | 330 | 4-M16 | 180 |
|
| 65 | 46 | 180 | 145 | 120 | 360 | 4-M16 | 180 |
|
| 80 | 46 | 195 | 160 | 135 | 390 | 4-M16 | 220 |
|
| 100 | 52 | 215 | 180 | 155 | 440 | 8-M16 | 220 |
|
| 125 | 56 | 245 | 210 | 185 | 510 | 8-M16 | 230 |
|
| 150 | 56 | 280 | 240 | 210 | 600 | 8-M20 | 280 |
|
| 200 | 60 | 335 | 295 | 265 | 700 | 8-M20 | 360 |
|
| 250 | 68 | 390 | 350 | 320 | 840 | 12-M20 | 360 |
|
350 | 78 | 500 | 460 | 428 | 1110 | 16-M20 | 400 |
| 400 | 102 | 565 | 515 | 482 | 1250 | 16-M22 | 400 |
| 450 | 114 | 615 | 565 | 532 | 1380 | 20-M22 | 530 |
| 500 | 127 | 670 | 620 | 585 | 1530 | 20-M22 | 530 |
| 600 | 154 | 780 | 725 | 685 | 1800 | 20-M27 | 600 |
| 700 | 165 | 895 | 840 | 800 | 2150 | 24-M27 | 600 |
| 800 | 190 | 1010 | 950 | 898 | 2420 | 24-M30 | 680 |
| 900 | 203 | 1110 | 1050 | 1005 | 2680 | 28-M30 | 680 |
| 1000 | 216 | 1220 | 1160 | 1115 | 3100 | 28-M30 | 700 |
| 1200 | 254 | 1450 | 1380 | 1325 | 3450 | 32-M36 | 800 |
| 50 | 43 | 160 | 125 | 99 | 330 | 4-M16 | 180 |
| 65 | 46 | 185 | 145 | 120 | 360 | 4-M16 | 180 |
| 80 | 46 | 200 | 160 | 135 | 390 | 8-M16 | 220 |
| 100 | 52 | 220 | 180 | 155 | 440 | 8-M16 | 220 |
| 125 | 56 | 250 | 210 | 185 | 510 | 8-M16 | 230 |
| 150 | 56 | 285 | 240 | 210 | 600 | 8-M20 | 280 |
| 200 | 60 | 340 | 295 | 265 | 700 | 12-M20 | 360 |
| 250 | 68 | 405 | 355 | 310 | 840 | 12-M22 | 360 |
| 300 | 78 | 460 | 410 | 375 | 960 | 12-M22 | 400 |
| 350 | 78 | 520 | 470 | 435 | 1110 | 16-M22 | 400 |
| 400 | 102 | 580 | 525 | 485 | 1250 | 16-M27 | 400 |
| 450 | 114 | 640 | 585 | 545 | 1380 | 20-M27 | 530 |
| 500 | 127 | 715 | 650 | 609 | 1530 | 20-M30 | 530 |
| 600 | 154 | 840 | 770 | 720 | 1800 | 20-M36 | 600 |
| 700 | 165 | 910 | 840 | 788 | 2150 | 24-M36 | 600 |
| 800 | 190 | 1025 | 950 | 898 | 2420 | 24-M36 | 680 |
| 900 | 203 | 1125 | 1050 | 998 | 2680 | 28-M36 | 680 |
| 1000 | 216 | 1255 | 1170 | 1110 | 3100 | 28-M42 | 700 |
| 1200 | 254 | 1485 | 1390 | 1325 | 3450 |
|
|
|
|
|
