CYZ40H油密封差压闸阀

价格: 111

商品说明


CYZ41H油密封差压闸阀

公称压力	产品型号
1.6~16.0MPa 150~900Lb	CYZ40H、CYZ41H、CYZ40Y、CYZ41Y、KCYZ40Y、KCYZ41Y

性能规范

压力等级		常温下压力试验（MPa）			适用温度（℃）	适用介质
压力等级		壳体试验	密封试验	上密封试验	适用温度（℃）	抗硫型	基本型
公称压力 PN（MPa）	1.6	2.4	1.76	1.76	-29-121或按用户服务要求	含H₂S和CO₂＞500Mg/m³的介质	石油、天然气、水等
	2.5	3.75	2.75	2.75
	4.0	6.0	4.4	4.4
	6.4	9.6	7.04	7.04
	10.0	15.0	11.0	11.0
	16.0	24.0	17.6	17.6
磅级Lb	150	2.93	2.07	2.07
	300	7.58	5.52	5.52
	400	10.0	7.31	7.31
	600	15.0	11.03	11.03
	900	22.4	16.54	16.54

主要零件材料

零件名称		阀体、阀盖	闸板	阀座	阀杆	阀杆螺母	密封面
材料	基本型	WCB	WCB+13Cr/STL	合金钢+13Cr	合金钢	铝青铜	聚四氟乙稀PTFE
材料	抗硫型	WCB抗硫处理	WCB+STL	合金钢+STL	318钢	铝青铜	增强聚四氟乙稀PTFE

产品标准

通用阀门法兰和对焊连接钢制闸阀 GB12234

法兰连接金属阀门的结构长度 GB12221

整体铸钢管法兰 JB/T79.1~97.4

天然气地面设施抗硫化物应力开裂金属材料要求 SY/T0599

钢制阀门一般要求 GB/T12224

通用阀门供货要求 GB/T12252

阀门的检验与试验 JB/T9092

通用阀门标志 GB/T12220

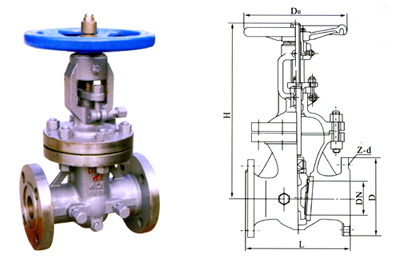

主要外型尺寸及重量

公称压力PN（MPa）尺寸DN5065801001251502002503003504001.6L250265280300325350400450500550600H42544554062074082010501245147517551930Kg28344564751061512113023775782.5L250265280300325350400450500550600H42544554062074081010801282150018202015D0240240280320360400450500500560560Kg34385174981171962263544905584.0L250280310350400450550650750 H435445550670775895110013321530 D0280280320360400400450500560 Kg38456689117147242340453 6.4L250280310350400450550650750 H438475555670772895113713321530 D0280280320360400450560560600 Kg455377112158223317377410 10.0L250280310350 450550650750 H510540600690 985108512151365 D0280280320360 450560600650 Kg546493135 268381452493 16.0L300340390450 600750850950 H467660680785 985119013951595 D0320360360450 500560600650 Kg7285121176 350490580635 公称压力PN（MPa）尺寸DN5065801001251502002503003504001.6L250265280300325350400450500550600H42544554062074082010501245147517551930Kg28344564751061512113023775782.5L250265280300325350400450500550600H42544554062074081010801282150018202015D0240240280320360400450500500560560Kg34385174981171962263544905584.0L250280310350400450550650750 H435445550670775895110013321530 D0280280320360400400450500560 Kg38456689117147242340453 6.4L250280310350400450550650750 H438475555670772895113713321530 D0280280320360400450560560600 Kg455377112158223317377410 10.0L250280310350 450550650750 H510540600690 985108512151365 D0280280320360 450560600650 Kg546493135 268381452493 16.0L300340390450 600750850950 H467660680785 985119013951595 D0320360360450 500560600650 Kg7285121176 350490580635
