详细说明

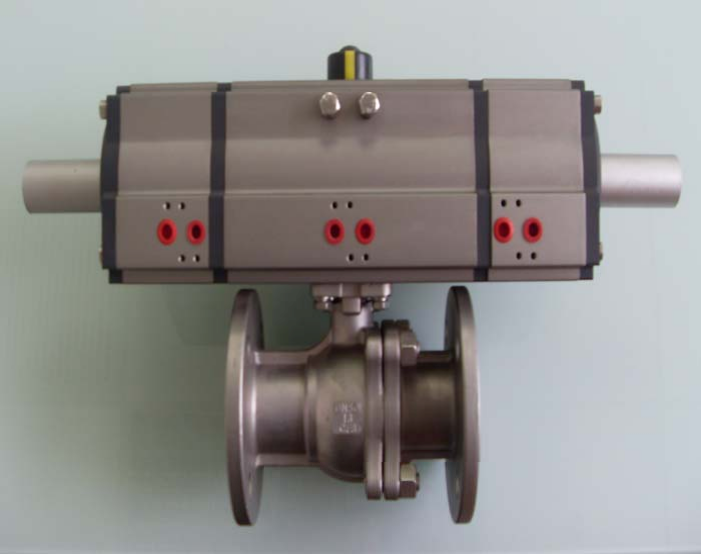

Q62D41F-16P气动多段控制球阀

价格
111
收藏
商品说明

气动多段控制球阀



使用说明书















一、产品简介与特点:



气动活塞两段式切断阀是一种能实现两步开或两步关动作的切断阀,是一种特殊的气动阀门, 提供了 0°-45°-90°或 0°-90°-180°的三位式操作方式由两段式气动执行器和球阀或蝶阀组 ,通过改附加气缸的活塞行程,执行器和阀门转角被停止在预先设定的角度(45°-90°), 阀门流量得以调节种装置靠两个电磁阀控制阀门的流量气动段控制阀门的发展主要有两个 作用,一个确保流体贸易交接时的测量精度,一个是减小紧急切断时产生的液压冲击力。由于执 行机构内采用了快速排气及节流功能使两段球阀具有非常优良的开关特性使开阀关阀速度减 使管道中流体变化平稳不会因冲击产生水锤现象使易燃流体发生爆炸亦不会因冲击而损坏 系统中流量计及其他仪表因而适用于石油化工轻工国防等行业的流量控制系统特别适用 于油品贮运系统。

FBVAA 列二段式气动球阀是由防火型球阀+气动执行机构+电磁阀+过滤减压阀+限位开关等五 大部份组合而成。它由电磁先导阀控制,用双塞齿轮齿条式气动执行器来回推动,从而开、闭球 通过计算机编程自动控制可实现一段多段开闭控制精度高属新型产品该阀因气动控 制部分与介质接触部分分开联接既可用于轻质油气体水等普通介质又可于原油 混合介质等各类高粘度或腐蚀性介质。

该系列阀门操作简单控制灵活维护方便执行器与球阀蝶阀风机挡板等配套广泛应 用于石油化工电厂钢铁水处理等行业例如石油库油料自动化收发控制系统化工库等自 动化收发系统、消防自动化控制系统等。

通过装车仪控制对各类气体液体介质混合液体介质等多能以实现对输送介质的流量 速、压力的精确控制自动控制,具有防“水击,能力强,可自动和手动控制,对大、小流量可控 等功能。

该阀门能实现自动化控制,也能实行人工手动控制。可根据用户要求使用 110V220V  压或 12V24V36V 电压等。

VAA 列气动球阀通过国家防爆检验,每一只气缸出厂前皆压力测试并标准制造标号及保证 动作次数 500,000 次以

二、工作技术条件和主要技术参数:



1) 使用质:压缩空气、无腐蚀性气体和油:

2) 压力围:双作用 2~8 Bar, 单作用 2~8 巴(Bar

3) 工作度:标准型:-20℃~+80

低温型: -40+80℃; 温型: -20+160℃。

4) 最高使用压力:输入气压不超过 10 巴(Bar

5) 行程: 90 位置有±4 的可调范围.

6) 扭矩6~3000Nm

7) 控制式:开关型,调节型,总线控制(需配电磁阀,定位器

8) 动作率:2000 /小时;

9) 输入号:ON/OFF,4~20mA,0~10V(需配电阀,定位器

10) 信号:4~20mA,触点信(需配定位器、限位开关


11) 温度:-35~+85℃;

12) 等级:防水 IP65,防爆 EEx-dIIBT4/EExdIICT4

三、安装调试说明:



(一)使用限制

1、温度压力限制

1牌显示有球阀在最大和最小操作温度下所允许的最大操作压力;

2使用铸钢或全不锈钢材质的阀座和密封件,操作温度应在29℃到 180之间。 其他类型的阀座和密封件的操作温度,可另选订;

3的公称压力等级(PN)可表明阀在正常温度状态下的最大厂作压力。(例如:PN40 表明其操作湿度在2938℃时最大工作压力为 40Bar)

2、禁止流操作 请不要使球阀经常处于半开的状态(流量)管道压力差和流体的冲击将可能导致球阀或

者阀座的损坏。

(二)安装与维护

1、安装

(1)去掉法兰端两边的保护盖,在阀完全打开的状态下进行冲洗清洁;

(2)准备与管道连接前,清冲洗和清除干净管道中所有堆积的杂质(这些质可能会损坏阀 座和球)

(3安装阀门前仔细检查阀门腔内是否清洁如有杂物一定清洗干净检查法兰面是否破 损,保证法兰面无损伤。安装过程中不能使接气管受力,否则可能造成漏气。

(4接线打开防爆接线盒共有 5 接线柱和接地其中②为一组, 连接电磁阀 1③、④为一组,连接电磁阀 2

(5在安装期间请不要利用阀的阀杆或手(手轮部分作为起重物品的支点以避免出 现倒塌和其他意外事故;

(6安装点附近的管道不可有低垂或者承受外力的观象可以用管道支架或者支撑物来清除 管线的偏离;

(7)与管道连接后,请用规定的所知交叉锁紧法兰连接螺栓;

(8)在搬运、安装过程中务必小心轻放,避免损坏、变形、松动接气管路及各种接头。

2、维护 本产品拥有较长的使用寿命和免维修期实际使用寿命取决于以下几个因素正常的工作条件、

保持和谐的温度/压力,以及合理的腐蚀数据。 维修注意事项:

(1)球阀在关闭状态下,阀体内部依旧存在受压液体;

(2)维修前,解除管线压力并使阀门处于打开位置;

(3若填料处有微泄发生须再锁紧阀杆螺母注意不要锁太紧通常再紧半圈泄露会停 止。

(4接线打开防爆接线盒共有 5 接线柱和接地其中②为一组,


连接电磁阀 1③、④为一组,连接电磁阀 2

(三)操作和使用




 2 二段气动球阀





1)操前须确认管路和阀已被冲洗干净。

2)阀操作由旋转阀杆(手动或自动控制方式)完成:顺时针旋转 1/4 圈(90 度)时, 断。逆时针旋转 1/490 度)时,开启。

3)当柄或阀杆顶部沟槽方向与管线平行时,阀门为开启状态。

4)气要求:气源应该干净无油污,压力在 4~8bar

5)接线:接线需接防爆套管,接入防爆接线盒的入口端。

(四)控制原理和步骤

1、控制

控制原理见图 3装车为例,具体过程为电磁阀 1 电,阀门全部打开,进行装车,当接近 设定值时电磁阀 2 电磁阀 1 失电(电磁阀 2  3 秒后磁阀 1 )阀门进入小流 量状态,当流量达到设定值时,电磁阀 2 ,阀门全部关闭。 正常情况下紧急切断阀的电磁阀应断电并处于常开状态,同时阀体在无气源情况下处于关闭状态。 当采用气源操作时首先应确认手动机构的调节螺杆与锁紧螺母处于脱开状态操作时先打开气源, 当仪表气源压力大于 0.3Mpa 时,塞杆受力前移,挤压弹簧,同时带动转轴和阀杆转动,使得阀 芯开启,阀被完全打开。

如果要关闭切断阀则上位机下达关闭命令使电磁阀通电关闭缸体内气体被释放出当仪 表气源压力下降至 0.1Mpa 以下时此时弹簧弹力大于气源压力,使活塞杆向后移动,转轴开始反 向动作。当压力降至零时,切断阀被完全关闭。 当采用手动机构操作时,首先应先切断气源,排尽缸体内的空气,使仪表气源压力为零。 此时切断阀由于没有气压应处于关闭状态果要开启切断阀逆时针方向转动弹簧缸一侧的 手柄当转动至调节螺杆脱出弹簧缸约 8cm 能明显能感到阻力此时手动机构的螺杆被锁紧螺


母锁死继续按逆时针方向转动手轮直到调节螺杆带动弹簧拉伸使活塞杆向前移动当调节螺




2、控制步 —段开,两段关,小流量控制为例,具体控制步骤如下:

1②带电,阀门全部打开,进行装车;

2)接小流量控制时,⑧,④带电;

33 ①,②失电,阀门关到小流量状态;

4)装完成时,⑧,④失电,阀门全关。

5)如重新装车,则重复(1~(3)步

3、小流量度调节:

VAA 动两段式球阀可以在打开或关闭过程中停顿—次,能够根据系统要求精确控制流量,尤 其适用于化工或油品装车系统中例如阀门一次全部打开开始装车当流量接近设定值时阀门 关闭到小流量状态到设定值时阀门全部关闭小流量以在 o~45之间现场设定比如 5

8%,1015%等,终达控制时小经设,如需要调节 如下:

1)松两端保护套管;

2)用六角扳手松开铜轴上的定位销;

3旋转轴,小流时针轴,大流时针旋转 调节后固定紧定位销通气试验看是否满足要求如果不能反复调整几次直至足要

4)在四项控制步骤,第 2 步时,用手旋转另一段铜轴,保证两端在第四项控制步骤,第 3 步都同时紧密顶紧气缸端盖,同时受力,旋紧定位销。

5)盖两端保护端盖。




四、气动执行机构工作原理说明:










气动多段制阀门提了一 0°\u8212X45°\u8212X90°\u25110X  0°\u8212X90°

\u8212X180°\u30340X 操作方式中间位置是于两个辅助活塞移动产生机械制动来实现的这个中 间位置是调的、 90°\u34892X 程的执行机构能够 20°\u12289X30°\u12289X50°

\u12289X75°\u31561X 中间位置。其动作过程如下所示:






气动执行器动作原理:

图片4.png位置 1间位置个位置是在所供气源分别 进入 2 口和 D 口,空 4 口排来实现的。事 实上气源从 D 口进入迫使辅助活塞向中间移动, 推杆作为机械限位使内部活塞在设定位置停止。















图片5.png位置 3全关位置这个位置是供气源

4 口,空 2 口排时来实现 的。













位置 2开位置个位置是在所供气源同时

图片6.png进入 2 口和 C 口(C 可不通气)空气从 4  D 口排出来实现的。这种情况下,到 2 口的气 续输出内部活塞至全开位置。





4.1 气动执机构动作过程

电磁 S1S2  2  5 通电阀,位置如下图。SW1: 220VAC  24VDC 电器输出接点, 控制 S1SW2: 220VAC  24VDC 电器输出接点,控制 S2

4.2 动作过如下:

4.2.1 初始态,阀门全关 继电器 SW1SW2 处于打开态,阀门处于全关状态。

4.2.2 第一大流量状态阀门全开 继电器接点 SW1 打开SW2 闭合S2 带电处于全


态,此时进入第一段大流量状态。

4.2.3 第二小流量状态阀门处于中间位置 当到达第一段设定值后继电器接点 SW2 S2 失电; SW1 闭合 S1 ,阀 中间这时段大态进 流量状态。

4.2.4 批量阀门全关 当批计数完成后继电器接点 SW1SW2 打开S1S2断电 门处于全关状态,回到初始状态。

4.3 气动执机构外形尺寸图:









三位式执行器安装尺寸(mm



缸径

A

B

C

D

E

F

M

N

P

Q

52

30

41.5

65.5

72

92

65

11

14

266

382

63

36

47

81

87.5

107.5

72

14

18

301

411

75

42

53

94

99.5

119.5

81

14

18

301

411

83

45

57

98.5

108.7

128.7

92

17

21

338

452

92

50

58.5

111

116.5

136.5

98

17

21

400

562

105

57.5

64

122.5

133

153

109.5

22

26

410

570

125

67.5

74.5

145.5

155

175

127.5

22

26

466

626

140

75

77

161

172

192

137.5

27

31

558

762

160

87

87

184

197

217

158

27

31

646

870

190

103

103

213

20

260

189

36

40

806

1060




210

113

113

235.5

255

285

210

36

50

806

1060

50 806

*240

130

130

264.5

289

319

245

46

50

886

1156

*270

147

147

299

326

356

273

46

50

1000

1270





五、故障分析与排除





故障分析



原因分析



排除故障





















定位器有气源但没输出

1 位器中放恒节流 孔堵塞;

2 缩空气中,聚积

放大器球阀处。

1 按一清洗件旋钮 清洗;

2 用手动滑阀动作数次,

应增加净化空气措施。











有信号但仍无动作

1 阀芯阀座卡死;

2 阀杆形或折断;

3 芯脱落(了),

塞脱落;

4 执行构故障。

1 拆卸装;

2 更换杆;

3 更换子;

4 检查接管连接是 确,

气源压力是否达标





阀的 动作 不稳









气源、信号压力一定, 但调节阀动作仍不稳定

1 定位有毛病;

2 输出线漏气;

3 行机构刚,流体

力变化造成推力不足;

4 阀门擦力大。





1 重装位器;

2 紧固线接头;

3 加大源压力;

4 调整座压入间隙。









阀震 荡, 有鸣







调节阀接近全闭位置时 的震动

1 节阀选大在小开

时使用;

2 介质动方向与阀门关闭 方向相同。







1 重新取;

2 重新装。





调节阀任何开度都震动

1 支撑稳;

2 附近震动源;

3 各连处有磨损间隙。

1 加固撑;

2 采取振、除振措施;

3 调整除磨损间隙。





阀的 动作 迟钝





阀杆往复行程动作迟钝

1 阀体有泥浆或粘性大的 介质有堵塞或结焦现象;

2 密封料硬化变质。



1 阀体腔;

2 更换料。



阀杆单方向动作迟钝

1 气室的膜片破损;

2 气室漏气现象。

1 更换片;

2 紧固连接处螺栓。




阀的 泄漏 量太

阀全闭时的泄漏量太大

1)套筒下的密封垫损坏。

1)换件。





阀达不到全闭位置

1 质压差太行机构 输出力不够;

2 阀体有异物。



1 加大源压力;

2 清除物。



填料 及连 接处 渗漏





密封填料渗漏

1 填料盖没压紧;

2 密封料老化变质;

3 阀杆坏。

1 紧固接螺栓;

2 更换料;

3 更换杆。



阀体与上阀盖连接处渗漏

1 紧固栓松驰;

2 密封损坏。

1 重新固连接螺栓;

2 更换封垫。



一.安装

①安装调节阀总体上应考虑以下方面: a、安全:装过程中人员和设备的安全 b、控制性:配管系统压力损失应与计算调节阀尺寸时所考虑的压力损失一致,以保证所 需的流量特性。进出口应尽量保证足够的直管段。 c、安装位:应有足够的空间便于操作人员手动操作(包括旁路操作)以及保证调节阀和 附件的就地拆卸和维修的可能性。 d、调节阀:一般在工艺过程配管中均安装切断阀的旁路阀与调节阀配成阀组以适应设备 连续操作的需要。维修调节阀时切断阀隔离,用旁路阀调节。

②安装人员首先应认识到调节阀是一种精密的仪表设备,不准碰撞跌摔,以免损坏。具体注 意以下几点:

a、阀最好立垂直安装在管道上。阀自重较大和有震动场合应加支架承架。 b、阀体要免因前后配管或设备的法兰严重不同轴而受到过大的应力。 c、在初次工前和停工检修后应先冲洗配管系统后装调节阀或在阀前安装滤网。 d、务必按阀体上流动方向的箭头安装调节阀。

二.保养与维修

!!保养

 要经常查管道有没有铁锈、焊渣、脏物、尘士;

 要经常查支承,自重较大及有震动场合的支承架;

 气源、源绝对不能有故障;

 阀体与阀盖连接处密封垫使用久了,要及时更换,更换时只需卸下上阀盖就可安放新的密封 垫;

 填料函有渗漏要及时更换密封填料,更换时将阀杆脱开,压板和填料压盖取下,即可装入新

填料;

 定期检

 长期停时,应装上连接法兰的保护罩,所以接口都要用塑料塞堵上。停放时,保证阀整体的

直性或水平位置,不要将阀支承在敏感部位,如阀门定位器、接头、连线等处。

!!维修 当调节阀在使用中不能满足操作要求或者经过一段长时期的运行为了预防事故发生而作定期检查 时,都必须认真地对它进行维修工作。维修工作通常有如下主要内容:

1、阀的清洗


检修从工艺管线上拆卸下来的阀必须把它上面所有被工艺介质浸渍过的零部件清洗干净以免某 些有腐蚀性或其他伤害作用的流体对人和设备造成损失。同时应清除零部件外露表面的锈蚀。

2、阀的拆卸 为了对全体零部件作检查以决定修理和更换的范围应把执行机构和阀完全卸开时必须 保护好经过精密加工如阀芯阀座阀杆推杆轴套等零件以及所有零部件的精密加工面防止 损坏,以使检修费用最低,拆卸阀座应该用专用工具。

3、主要零件的检修 阀芯的节流表面以及阀芯和阀座的密封面如有小的锈斑和磨损尚可用一般的机械加工和研磨方法 来修。如果损坏严重,则必须更换新的零件。修理时要求保证好阀芯和阀座的同轴度。 阀杆的密封表面损坏只能用新的零件替换。 推杆的导向和密封表面的损坏反作用执行机构必须更换新零件而对于正作用执行机构尚可作 适当修理。

压缩弹簧在检修时,如发现裂纹等影响强度的缺陷。则必须用新的替换。

4、易损件更换

本调节阀的易损主要是:填料、O 形密封圈、垫片、膜片等零件。

每次检修时经拆卸的填料O 垫片一律更换新件膜片拆下后需要检查是否有预示可能发生 破裂的任何裂纹、老化和磨损的痕迹、再视具体情况决定更换与否。一般至多23 年必须换。

5、成装和 成装时在零部件的定位部位导向螺纹连部位宜涂加适当的润滑脂以利于次检修拆 而且还应特别注意整机中推杆、阀芯部件和阀座的同轴度问题。 成装和调试完毕后,必须通过标准中规定的产品出厂试验项目测试合格后方能继续安装使用。

三、运输与贮存



1、储运前查各种标志是否完整、齐全、清晰、包装箱是否整齐牢固,无破损伤裂,最后检查钉 箱包扎的可靠性和安全性。

2、运输时轻装轻卸,严禁抛滑和撞击,各类标志不得丢失、受潮、机件不得损坏。

3、贮藏在气温度为 540℃,对温度不大于90%的室,空气中不含有腐蚀阀门的有害杂质。

4、按包装表面标记放置,不得倒置。

5、产品易部件涂防锈油脂,用防锈纸包敷,防锈期不少于一年。

6、包装箱应有石油沥青或塑料薄膜作为防雨措施。

7、产品包自出厂之日起保护有效期为一年。 四、订货须知 订货时应详细说明以下条件:

1、产品型与名称;

2、公称通DN(mm)

3、公称压

4、流量特

5、阀体材

6、额定流系数;

7、介质种和温度范围;

8、阀前后力(压差);

9、电源电和控制信号;

10、其它殊要求。
