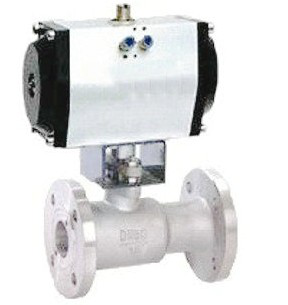

一、Q641PPL-16P/Q41F-16P一体式不锈钢法兰气动球阀概述：
本球阀阀体采用最新型的一体式结构，比分体式球阀中部减少泄漏点并且阀杆采用倒装双密封，完全避免泄漏。本公司生产的多种结构长度的球阀可替代闸阀、排污阀、柱塞阀、截止阀使用，便于原管道更换安装。本阀适用于温度：≦350℃（PPL高温密封面）或≦180℃（PTFE、F46密封面），适用于压力：1.0-4.0Mpa的水、蒸汽、油品、硝酸类、醋酸类等流体介质中。广泛应用于食品、环保、轻工、石油、造纸、化工、电力等行业的自动化流体控制系统中。
二、Q641PPL-16P/Q41F-16P一体式不锈钢法兰气动球阀技术参数和性能：
GT系列气动执行机构技术参数 | 阀 体 参 数 |
类 型 | 双作用活塞式、单作用弹簧复位式 | 公称通径 | DN15～200mm |
气源压力 | 0.4-0.7Mpa | 公称压力 | PN1.6、2.5MPa |
输出力矩 | 双作用：4N·M～10560N·M | 阀轴材质 | 碳素钢、不锈钢 |
单作用：7N·M～2668N·M | 阀体材质 | 球墨铸铁、碳素钢、304/316L不锈钢 |
动作范围 | 0～90°±5° | 球体材质 | 304/316/316L不锈钢 |
接口螺纹 | G1/8″或G1/4″ | 温 度 | M≤300℃、PPL≤350℃ |
|
| 适用介质 | 水、蒸汽、油品、酸碱等 |
|
| 阀座密封 | 高强度耐磨碳结石墨（M）、PPL 、F46、PTFE等 |
三、Q641PPL-16P/Q41F-16P一体式不锈钢法兰气动球阀阀体相关连接尺寸：
型 号 | 公称通径 | 尺 寸 （mm) |
L | D | D1 | D2 | b-d | Z-Φd | H | D0 |
Q641PPL-16C Q641PPL-16P Q641F-16C Q641F-16P | 15 | 115 | 95 | 65 | 45 | 14-2 | 4-14 | 105 | 150 |
20 | 130 | 105 | 75 | 55 | 16-2 | 4-14 | 110 | 150 |
25 | 140 | 115 | 85 | 65 | 16-2 | 4-14 | 120 | 160 |
32 | 165 | 135 | 100 | 78 | 16-2 | 4-18 | 145 | 160 |
40 | 180 | 145 | 110 | 85 | 16-3 | 4-18 | 155 | 250 |
50 | 200 | 160 | 125 | 100 | 18-3 | 4-18 | 175 | 300 |
65 | 220 | 180 | 145 | 120 | 18-3 | 4-18 | 195 | 300 |
80 | 250 | 195 | 160 | 135 | 20-3 | 8-18 | 225 | 320 |
100 | 280 | 215 | 180 | 155 | 20-3 | 8-18 | 255 | 320 |
125 | 320 | 245 | 210 | 185 | 20-3 | 8-18 | 285 | 400 |
150 | 360 | 280 | 240 | 210 | 24-3 | 8-23 | 295 | 400 |
200 | 400 | 335 | 295 | 265 | 30-3 | 12-23 | 330 | 450 |
Q641PPL-25C Q641PPL-25P Q641F-25C Q641F-25P | 40 | 180 | 145 | 110 | 85 | 18-3 | 4-18 | 155 | 250 |
50 | 200 | 160 | 125 | 100 | 20-3 | 4-18 | 175 | 300 |
65 | 220 | 180 | 145 | 120 | 22-3 | 8-18 | 195 | 300 |
80 | 250 | 195 | 160 | 135 | 22-3 | 8-18 | 225 | 320 |
100 | 280 | 230 | 190 | 160 | 24-3 | 8-23 | 255 | 320 |
125 | 320 | 270 | 220 | 188 | 28-3 | 8-25 | 285 | 400 |
150 | 360 | 300 | 250 | 218 | 30-3 | 8-25 | 295 | 400 |
200 | 400 | 360 | 310 | 278 | 34-3 | 12-25 | 330 | 450 |
