Q641F-16P气动多段控制球阀

Q641F-16P气动多段控制球阀 气动两段式切断球阀 气动两段式切断阀全套式 气动二位三段式切断阀

SPKS气动两段式切断阀,适用于石油、化工、轻工、国防等行业的流量控制系统，特别适用于油品贮运系统。(气动两段式切断阀)
一、 概述
    SPKS气动活塞二位三段式切断阀是一种能实现两步开或两步关动作的切断阀，是一种特殊的气动阀门,提供了0°,45°,90°或0°,90°,180°的三位式操作方式.由两段式气动执行器和球阀或蝶阀组成,通过改变附加气缸的活塞行程,执行器和阀门转角被停止在预先设定的角度(45°-90°),因此阀门流量得以调节.这种装置靠两个电磁阀控制阀门的流量。由于执行机构内采用了快速排气及节流功能，使两段球阀具有非常优良的开关特性。使开阀、关阀速度减缓，使管道中流体变化平稳，不会因冲击产生水锤现象使易燃流体发生爆炸，亦不会因冲击而损坏系统中流量计及其他仪表，因而适用于石油、化工、轻工、国防等行业的流量控制系统，特别适用于油品贮运系统。(气动两段式切断阀)
二、结构与原理

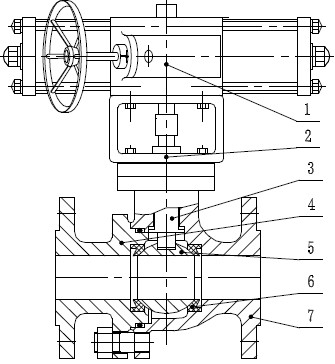

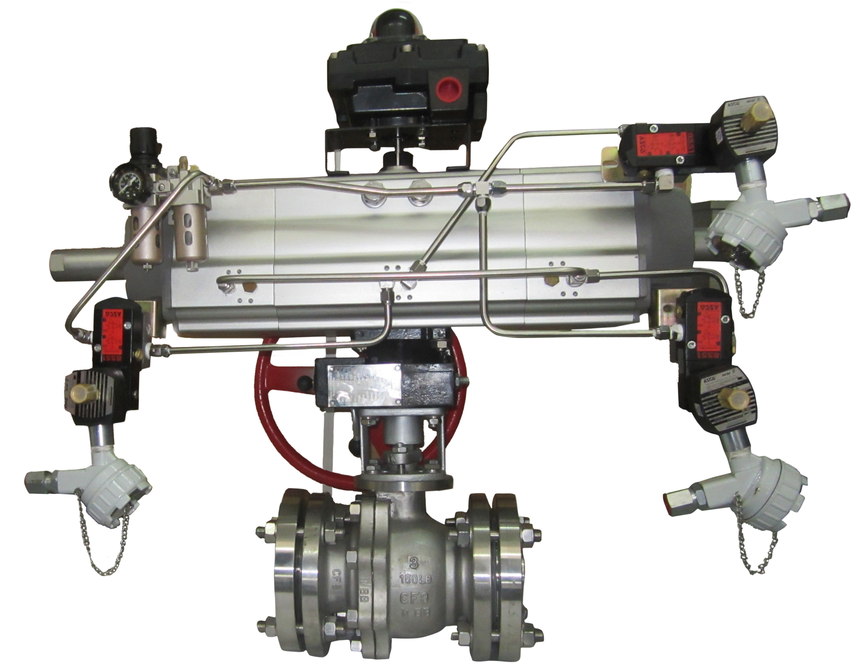

 气动活塞三段式切断球阀主要由活塞三段式执行机构和切断型球阀二部分组成。根用户需要，也可陪带手轮的执行机构，其机构见下图。(气动两段式切断阀)

1、带手轮执行机构 2、支架 3、阀杆 4、副阀体 5、阀芯 6、阀座 7、主阀体
工作原理：当信号压力输入2位置，推动活塞向右移动，通过接杆、接套带动阀杆、球芯转动，使切断球阀由全开（关）位置转到半关（开）位置；当信号压力输入4位置，推动活塞继续向右移动，使切断球阀由半开（关）位置转到全关（开）位置；达到对管道内介质流通控制功能的目的。(气动两段式切断阀)
气动双作用(气动两段式切断阀)

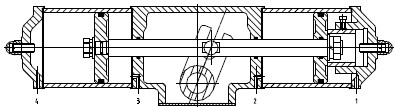

全开位置（全关位置）
   当进气口3时，进气时阀处于全开位置（全关位置）；

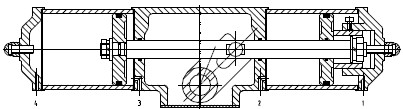

半关位置（半开位置）
当进气口2进气时，阀处于半关位置（半开位置）；

全关位置（全开位置）
当进气口4进气时，阀处于全关位置（全开位置）；

三、主要零件材料(气动两段式切断阀)
主要零件材料：
阀   体：ZG230-450、ZG1Cr18Ni9Ti（可根据介质情况选择合适材料）
阀   芯：1Cr18Ni9Ti    （可根据介质情况选择合适材料）
阀   座：聚四氟乙烯    （可根据介质情况选择合适材料）
阀   轴：3Cr13         （可根据介质情况选择合适材料）
四、主要参数、性能指标

1.主要参数

2.三段式切断球阀执行机构配置

 注：气源压力0.4MPa。
