Q611气动二片式球阀的详细资料：

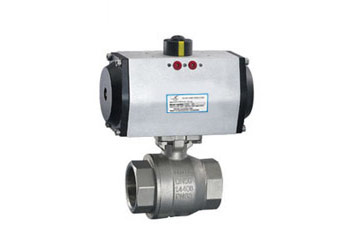

Q611气动二片式球阀
内螺纹连接球阀及对焊连接球阀适用于PN1.0～4.0MPa，工作温度-29～180℃(密封圈为增强聚四氟乙烯)或-29～300℃(密封圈为对位聚苯)的各种管路上，用于截断或接通管路中的介质。选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质。
Q611气动二片式球阀产品特点
内螺纹连接球阀及对焊连接球阀分为整体式(一片式)、两段式及三段式。阀体铸造采用台湾引进的先进工艺，结构合理、造型美观。阀座采用弹性密封结构，密封可靠，启闭轻松。阀杆采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲出。二片式、三片式球阀连接形式另有对焊(BW)承插焊(SW),并均可带国际标准ISO支架平台和锁定装置。可设置90°开关定位机构，根据需要加锁以防止误操作，驱动方式:手动、电动、气动

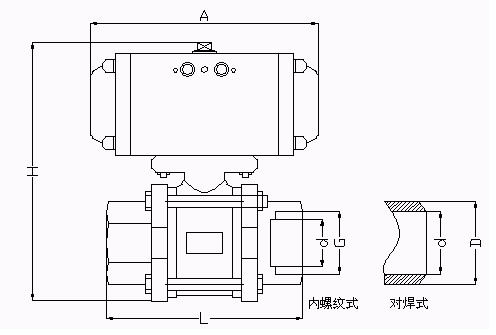

二、Q611气动二片式球阀主要连接尺寸及重量
SIZE | 1/4" | 3/8" | 1/2" | 3/4" | 1" | 1-1/4" | 1-1/2" | 2" | 2-1/2" | 3" | 4" |
D | 11.6 | 12.7 | 15 | 20 | 25 | 32 | 38 | 50 | 65 | 80 | 100 |
L | 68 | 68 | 72 | 82 | 90 | 112 | 120 | 145 | 185 | 210 | 268 |
H | 100 | 100 | 130 | 130 | 165 | 165 | 190 | 190 | 250 | 250 | 280 |
E | 100 | 100 | 130 | 130 | 165 | 165 | 190 | 190 | 250 | 250 | 280 |
三、Q611气动二片式球阀主要零件材料
序号NO. | 零件名称 | 材质 |
不锈钢 | 碳钢 |
1 | 阀体 | 不锈钢CF8M | 碳钢WCB |
2 | 密封圈 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
3 | 阀盖 | 不锈钢CF8M | 碳钢WCB |
4 | 球体 | 不锈钢SS316 | 不锈钢SS304 |
5 | 阀杆 | 不锈钢SS316 | 不锈钢SS316 |
6 | 螺母 | 不锈钢SS304 | FCD45 |
7 | 垫圈 | 不锈钢SS304 | FCD45 |
8 | 手柄套 | 塑料 | 塑料 |
9 | 手柄 | 不锈钢SS304 | 不锈钢SS304 |
10 | 阀杆螺母 | 不锈钢SS304 | B7 |
11 | 垫圈 | 不锈钢SS304 | 不锈钢SS304 |
12 | 填料压盖螺母 | 不锈钢SS304 | FCD45 |
13 | 填料 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
14 | 止推垫圈 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
15 | 填料 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
16 | 螺栓 | 不锈钢SS304 | B8 |
