一、各种通风蝶阀型号：
1、轻型铸钢通风蝶阀：QD41W-6C/QD341W-6C/QD641W-6C/QD941W-6C
2、轻型不锈钢通风蝶阀：QD41W-6P/QD341W-6P/QD641W-6P/QD941W-6P
3、铸钢通风蝶阀：TD41H-6C/TD341H-6C/TD641H-6C/TD941H-6C
TD41W-6C/TD341W-6C/TD641W-6C/TD941W-6C
4、不锈钢通风蝶阀：TD41W-6P/TD341W-6P/TD641W-6P/TD941W-6P

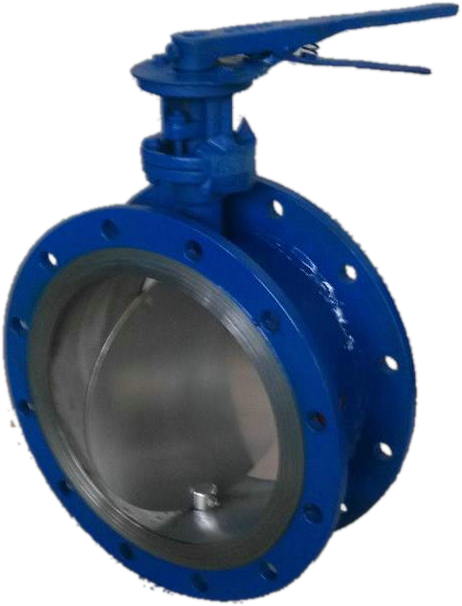

二、通风蝶阀概述：本蝶阀是一种非密闭型阀门，其主要作用是在管道系统工作中，阀门打开排烟排气，在非工作时间中，阀门关闭，防止大的灰渣进入管道，保证管道生产的安全及可持续进行。本阀采用与阀体相同材料加工成密封圈，其适用温度随阀体选材而定，公称压力≤0.6Mpa,广泛应用于工业、冶金、环保、钢铁厂、电厂等管道作通风调节介质流量之用。
采用标准 ：
1、设计标准:GB/T12238-1989 JB/T8692-1998
2、法兰连接尺寸:GB/T9115.1-2000
3、结构长度 :GB/T12221-1989
4、压力试验:GB/T13927-1992;JB/T9092-1999
三、主要技术参数：
公称通径 | DN（mm） | 50～2000 |
公称压力 | PN（Mpa） | 0.05 | 0.25 | 0.6 |
试验压力 | 强度试验 | 0.075 | 0.375 | 0.9 |
密封试验 | ≤1%泄漏量 |
适用介质 | 煤气、含尘气体、烟道气等。 |
驱动形式 | 手动、蜗杆蜗轮传动、气传动、电传动。 |
四、主要零件的材质：
零件名称 | 材 料 |
阀体 | 铸钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料 |
蝶板 | 铸钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料 |
密封圈 | 与阀体相同 |
阀杆 | 碳钢、2Cr13、不锈钢、铬镍钼钛钢 |
填料 | 氟塑料、柔性石墨 |
五、蝶阀密封材料选用和适用温度：
材料品种 | 碳素钢 | 低温碳钢 | 合金钢 | 奥氏体不锈钢 | 铬钼钢 |
代号 | WCB | LCB | WC6或 WC9 | C5或or C12 | 铬Cr-18型e、304、316 | 12CrMoV |
耐最高温度 | 425℃ | 345℃ | 595℃ | 650℃ | 600℃ | 560℃ |
耐最低温度e | -29℃ | -46℃ | -29℃ | -29℃ | -196℃ | -40℃ |
适用工作温度 | ≤425℃ | ≤345℃ | ≤595℃ | ≤650℃ | ≤600℃ | ≤560℃ |
六、通风蝶阀相关连接尺寸：
公称通径 | 长度 | 外形尺寸
（参考值） | 连接尺寸（标准值） | 参考值 |
0.05MPa和0.25MPa | 0.6MPa |
毫米 | 英寸 | L | H | H0 | A | B | D | D1 | D2 | n-d | D | D1 | D2 | n-d | （kg） |
50 | 2 | 108 | 70 | 286 | 125 | 193 | 140 | 110 | 88 | 4-18 | 140 | 110 | 88 | 4-14 | 14 |
65 | 21/2 | 112 | 80 | 306 | 125 | 193 | 160 | 130 | 108 | 4-18 | 160 | 130 | 108 | 4-14 | 15 |
80 | 3 | 114 | 95 | 334 | 125 | 193 | 190 | 150 | 124 | 4-18 | 190 | 150 | 124 | 4-18 | 17 |
100 | 4 | 127 | 105 | 354 | 125 | 193 | 210 | 170 | 144 | 4-18 | 210 | 170 | 144 | 4-18 | 20 |
125 | 5 | 140 | 120 | 384 | 125 | 193 | 240 | 200 | 174 | 8-18 | 240 | 200 | 174 | 8-18 | 25 |
150 | 6 | 140 | 132 | 409 | 125 | 193 | 265 | 225 | 199 | 8-18 | 265 | 225 | 199 | 8-18 | 29 |
200 | 8 | 152 | 160 | 593 | 165 | 183 | 320 | 280 | 254 | 8-18 | 320 | 280 | 254 | 8-18 | 47 |
250 | 10 | 165 | 187 | 650 | 165 | 283 | 375 | 335 | 309 | 12-18 | 375 | 335 | 309 | 12-18 | 67 |
300 | 12 | 178 | 220 | 715 | 165 | 283 | 440 | 395 | 363 | 12-22 | 440 | 395 | 363 | 12-22 | 78 |
350 | 14 | 190 | 245 | 814 | 175 | 334 | 490 | 445 | 413 | 12-22 | 490 | 445 | 413 | 12-22 | 96 |
400 | 16 | 216 | 270 | 863 | 175 | 334 | 540 | 495 | 463 | 16-22 | 540 | 495 | 463 | 16-22 | 130 |
450 | 18 | 222 | 297 | 918 | 175 | 334 | 595 | 550 | 518 | 16-22 | 595 | 550 | 518 | 16-22 | 142 |
500 | 20 | 229 | 322 | 1016 | 210 | 425 | 645 | 600 | 568 | 20-22 | 645 | 600 | 568 | 20-22 | 191 |
600 | 24 | 267 | 377 | 1128 | 210 | 425 | 755 | 705 | 667 | 20-26 | 755 | 705 | 667 | 20-26 | 230 |
700 | 28 | 292 | 430 | 1233 | 210 | 425 | 860 | 810 | 772 | 24-26 | 860 | 810 | 772 | 24-26 | 250 |
800 | 32 | 318 | 487 | 1344 | 210 | 425 | 975 | 920 | 878 | 24-30 | 975 | 920 | 878 | 24-30 | 320 |
900 | 36 | 330 | 537 | 1560 | 320 | 620 | 1075 | 1020 | 978 | 24-30 | 1075 | 1020 | 978 | 24-30 | 410 |
1000 | 40 | 410 | 587 | 1660 | 320 | 620 | 1175 | 1120 | 1078 | 28-30 | 1175 | 1120 | 1078 | 28-30 | 510 |
1200 | 48 | 470 | 687 | 1890 | 320 | 620 | 1375 | 1320 | 1280 | 32-30 | 1405 | 1340 | 1295 | 32-33 | 720 |
1400 | 56 | 530 | 760 | 2670 | 575 | 714 | 1575 | 1520 | 1480 | 36-30 | 1630 | 1560 | 1510 | 36-36 | 1270 |
1600 | 64 | 600 | 895 | 2810 | 575 | 714 | 1790 | 1730 | 1690 | 40-30 | 1830 | 1760 | 1710 | 40-36 | 1730 |
1800 | 72 | 670 | 995 | 3020 | 575 | 714 | 1990 | 1930 | 1890 | 44-30 | 2045 | 1970 | 1918 | 44-39 | 2750 |
2000 | 80 | 760 | 1095 | 3220 | 656 | 810 | 2190 | 2130 | 2090 | 48-30 | 2265 | 2180 | 2125 | 48-42 | 3050 |
