产品名称：电动中线蝶阀
产品型号：D971X-10/16
产品规格：DN32-1200
公称通径：32～1200（2″～ 16″）
公称压力：1.0/1.6/2.0Mpa
适用温度：-35℃～150℃
电动中线蝶阀主要外形连接尺寸
规格 | D2 | H |
LT型 |
DN50 | 2″ | 155 | 345 |
DN65 | 2.5″ | 175 | 364 |
DN80 | 3″ | 190 | 389 |
DN100 | 4″ | 214 | 427 |
DN125 | 5″ | 252 | 486 |
DN150 | 6″ | 282 | 518 |
DN200 | 8″ | 337 | 621 |
DN250 | 10″ | 405 | 695 |
DN300 | 12″ | 460 | 791 |
DN350 | 14″ | 524 | 852 |
DN400 | 16″ | 585 | 944 |

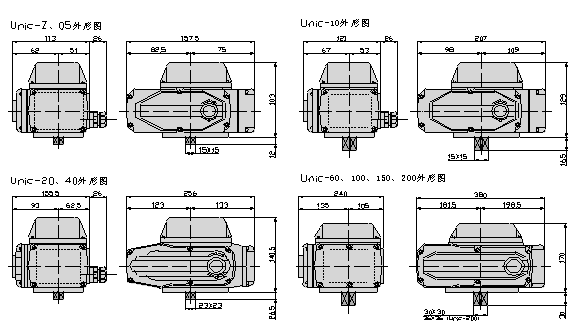

电动装置主要技术参数
蝶阀规格 | DN25、32 | DN50～100 | DN125、150 | DN200 | DN250 | DN300 | DN350 | DN400、450 |
输出力矩 | 20N·m | 40N·m | 100N·m | 200N·m | 400N·m | 600N·m | 1000N·m | 2000N·m |
动作时间 | 4S | 15S | 30S | 30S | 30S | 30S | 30S | 60S |
动作范围 | 0～90° | 0～90° | 0～90° | 0～90° | 0～90° | 0～90° | 0～90° | 0～90° |
额定电流 | 0.75A/100V 0.4A/200V | 0.75A/100V 0.4A/200V | 0.6A/100V 0.3A/200V | 1A/100V 0.45A/200V | 2A/100V 0.9A/200V | 2A/100V 0.9A/200V | 3.5A/100V 1.7A/200V | 3.5A/100V 1.7A/200V |
电机保护 | 内藏式过热保护 |
耐压强度 | 1500VAC 1分钟 |
手动操作 | 附曲柄式手柄 |
防护等级 | 相当于IP-66级防尘防水型 |
配线接口 | PF1/2X1 |
限位元件 | 机械式、限位开关式挡块 |
环境温度 | -25℃～55℃ |
