森品GI系列高真空蝶阀用来接通或切断真空管路中的气流，适用的工作介质为空气，非腐蚀性气体。
主要性能参数
型号 | GI -25 | GI
-32 | GI
-40 | GI
-50 | GI
-63 | GI
-80 | GI
-100 | GI
-125 | GI
-150 | GI
-200 | GI
-250 | GI
-300 |
技术性能 |
公称通径 (DN) | 25 | 32 | 40 | 50 | 63 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
适用范围 (Pa) | 10 5 ～ 6.7x10 -4 |
漏气率（ Pa.L/S) | 6.7 x10 -4 |
流导 (L/S) | 14 | 22 | 50 | 102 | 156 | 300 | 530 | 910 | 1328 | 2550 | 4180 | 7130 |
介质温度 ( ℃ ) | 丁腈橡胶 -25 ~ +80 氟橡胶 -30 ~ +150 |
法兰标准 | JB919-75 |
安装位置 | 任意 |
主要件材质 | 阀体、阀板 | 碳钢（镀镍）或不锈钢 |
密封件 | 丁腈橡胶或氟橡胶 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

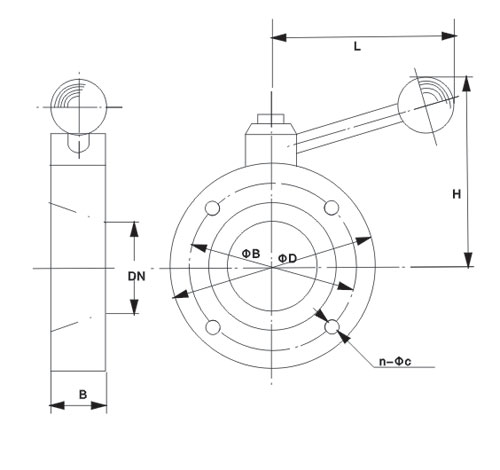

主要连接尺寸
尺寸 | DN | Φ D | Φ B | B | L
≈ | H
≈ | n- Φ C |
型号 |
GI-25 | 25 | 70 | 55 | 22 | 82 | 73 | 4- Φ 7 |
GI-32 | 32 | 78 | 64 | 22 | 82 | 76 |
GI-40 | 40 | 85 | 70 | 22 | 82 | 80 |
GI-50 | 50 | 110 | 90 | 22 | 95 | 98 | 4- Φ 9 |
GI-63 | 63 | 130 | 110 | 26 | 132 | 145 |
GI-80 | 80 | 145 | 125 | 30 | 132 | 153 |
GI-100 | 100 | 170 | 145 | 30 | 132 | 165 | 4- Φ 12 |
GI-125 | 125 | 195 | 170 | 30 | 132 | 178 |
GI-150 | 150 | 220 | 195 | 35 | 167 | 200 | 8- Φ 12 |
GI-200 | 200 | 275 | 250 | 40 | 232 | 262 |
GI-250 | 250 | 330 | 300 | 45 | 269 | 295 |
GI-300 | 300 | 380 | 350 | 55 | 358 | 368 | 8- Φ 14 |
GI-400 | 400 | 500 | 465 | 60 | 420 | 402 | 8- Φ 18 |
