GIQ系列气动真空蝶阀

: ~~暂无价格~~

产品说明

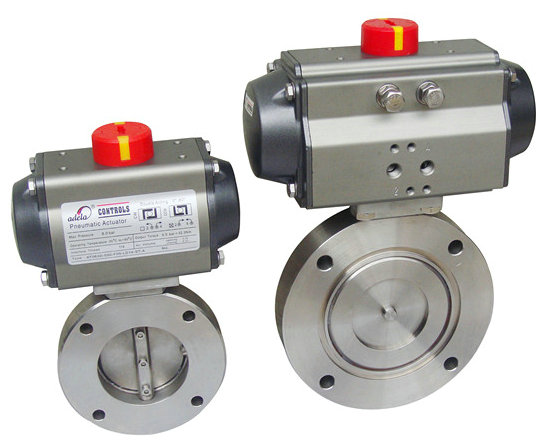

GIQ系列气动真空蝶阀

产品名称：GIQ系列气动真空蝶阀产品规格：32-1250MM

用途和使用范围：
GIQ型系列高真空气动蝶阀是用压缩空气为动力，通过气动装置改变气路方向，控制执行气缸来驱动蝶阀，接通或切断真空管路中的气流。适用的工作介质为空气及非腐蚀性气体；GIQ系列气动真空蝶阀是在1.3×10-5～3×105Pa的真空系统中用来开启或隔断气流的阀门。
主要性能：
● 漏率：≤1.3×10^-9Pa.M³/S；
● 适用压力范围：1.3×10^-5Pa～3×10⁵Pa;
● 工作温度：氟橡胶-25℃～+150℃；
● 安装位置：任意；
● 气源压力：0.4－0.6Mpa；
● 阀板两侧压力差与阀门开、关无关；
● 寿命：≥10000次。

原理：
以电磁换向阀控制气动执行机构，使阀杆转动90°达到开关目的。

特点:
● 阀门能承受正压力；
● 阀杆不上下窜动；
● 气缸采用1/4旋转式气缸，角度可调 1°～5°。
主要零件材料：
体、杆、板　　　不锈钢、碳钢镀镍；
密封件　　　　氟橡胶、氟橡胶

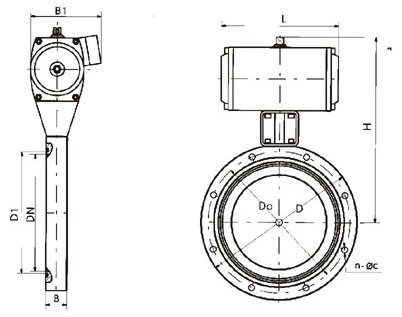

外形连接尺寸：

型号	DN	D	D0	B	N	C	H	L	E
GIQ-32	32	90	70	22	4	9	187	158	58
GIQ-40	40	100	80	22	4	9	197	158	58
GIQ-50	50	110	90	22	4	9	207	158	58
GIQ-63	63	130	110	28	4	9	227	158	58
GIQ-80	80	145	125	28	8	9	242	158	58
GIQ-100	100	165	145	28	8	9	262	158	58
GIQ-125	125	200	175	34	8	11	323	172	70
GIQ-160	150	225	200	34	8	11	348	172	70
GIQ-200	200	285	260	40	12	11	450	197	97
GIQ-250	250	335	310	45	12	11	525	248	117
GIQ-320	300	425	395	50	12	14	622	248	117
GIQ-400	400	510	480	60	16	14	733	295	138
GIQ-500	500	610	580	70	16	14	900	360	159
GIQ-600	600	750	720	80	20	14	980	370	174
GIQ-800	800	920	890	100	24	14	1220	410	240
GIQ-1000	1000	1120	1090	120	32	14	1594	580	300
GIQ-1250	1250	1440	1404	150	36	19	2050	736	390

真空标准：JB919

型号	DN	D	D0	B	N	C	H	L	E
GIQ-32	32	78	64	22	4	7	175	134	58
GIQ-40	40	85	70	22	4	7	183	147	58
GIQ-50	50	110	90	22	4	9	207	170	58
GIQ-63	63	125	105	28	4	9	222	187	58
GIQ-80	80	145	125	28	4	9	243	212	58
GIQ-100	100	170	145	28	4	12	268	244	58
GIQ-125	125	195	170	34	4	12	318	280	70
GIQ-150	150	220	195	34	8	12	343	317	70
GIQ-200	200	275	250	40	8	12	440	396	97
GIQ-250	250	330	300	45	8	14	520	467	117
GIQ-300	300	380	350	50	8	14	570	546	117
GIQ-400	400	500	465	60	8	18	720	695	138
GIQ-500	500	600	565	70	12	18	890	360	159
GIQ-600	600	710	670	80	12	20	960	370	174
GIQ-800	800	920	880	100	20	21	1220	410	240
GIQ-1000	1000	1140	1090	120	24	23	1604	580	300
