气动O型球阀Q641F-16

球阀

6-气动
6s-气动带手动

法兰式

浮动球直通

F-氟塑料
H-合金钢
PPL

1.6
2.5
4.0
6.4

按表内阀体
材料代号

公称通径DN(mm)

15-250

材料\材料代号

C

P

R

主
要
零
件

阀体

WCB

ZG1Cr18Ni9Ti

ZG1Cr18Ni12Mo2Ti

球板

WCB

1Cr18Ni9Ti

1Cr18Ni12MoTi

阀杆

2Cr13

1Cr18Ni9Ti

1Cr18Ni12MoTi

密封圈

增强聚四氟乙烯 对位聚笨

填料

聚四氟乙烯 柔性石墨

适
用
工
况

适用介质

水、蒸汽、油品

硝酸类

醋酸类

适用温度

-28℃～300℃

控制型式

双作用/单作用

作用型式

切断/调节

输入信号

电信号：0～10mA、-4～10mA 气信号20～100kPa

回信电压

AC220V/DC24V

工作介质

净化压缩压气

执行器

型号

GT系列、HY系列、AW系列、ZSH系列

气源压力

0.4～0.7MPa

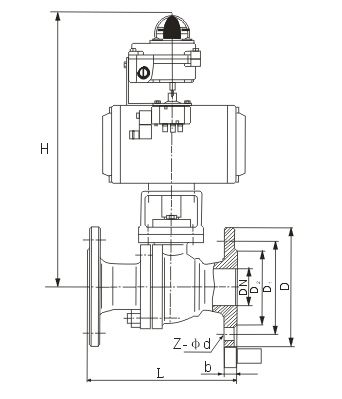

1.6MPa

2.5MPa

H

4.0MPa

L

D

D1

B

Z-D

L

D

D1

B

Z-D

L

D

D1

B

Z-D

H

15

130

95

65

14

4-14

130

95

65

16

4-14

200

130

95

65

16

4-14

200

可选配GTD/GTE、
AW/AWS、HY、
ZSH系列执行器
(以上选配仅供参
选具体选用根据实
际要求)

20

130

105

75

14

4-14

130

105

75

16

4-14

204

150

105

75

16

4-14

204

25

140

115

85

14

4-14

140

115

85

16

4-14

215

160

115

85

16

4-14

210

32

165

135

100

16

4-18

165

135

100

18

4-18

240

180

135

1 00

18

4-18

240

40

165

145

110

16

4-18

165

145

110

18

4-18

264

200

145

110

18

4-18

264

50

203

160

125

16

4-18

203

160

125

20

4-18

274

230

160

125

20

4-18

360

65

22 2

180

145

18

4-18

222

180

145

22

8-18

379

290

180

145

22

8-18

390

80

241

195

160

20

8-18

241

195

160

22

8-18

389

310

195

160

22

8-18

450

100

305

215

180

20

8-18

305

230

190

24

8-23

416

350

230

190

24

8-23

480

125

356

245

210

22

8-18

356

270

220

28

8-25

542

400

270

220

28

8-25

650

150

394

280

240

24

8-23

394

300

250

30

8-25

572

480

300

250

30

8-25

670

200

457

335

295

26

12-23

457

360

310

34

12-25

600

600

375

320

38

12-30

720
